| الاسم التجاري: | Xingweihan |
| رقم الطراز: | FN-80-H، FN-100-H، FN-160-H، FN-100-E، FN-160-E |
| الـ MOQ: | 1 |
| السعر: | USD12000-USD13000 |
| شروط الدفع: | L/C ، D/A ، D/P ، T/T ، Western Union ، Moneygram |
| القدرة على التوريد: | 50 مجموعة/شهر |

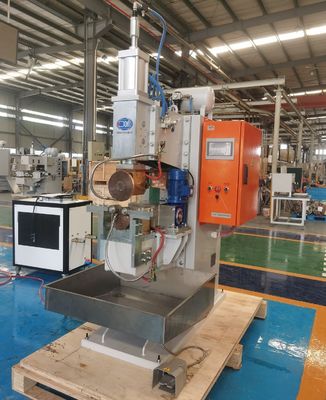

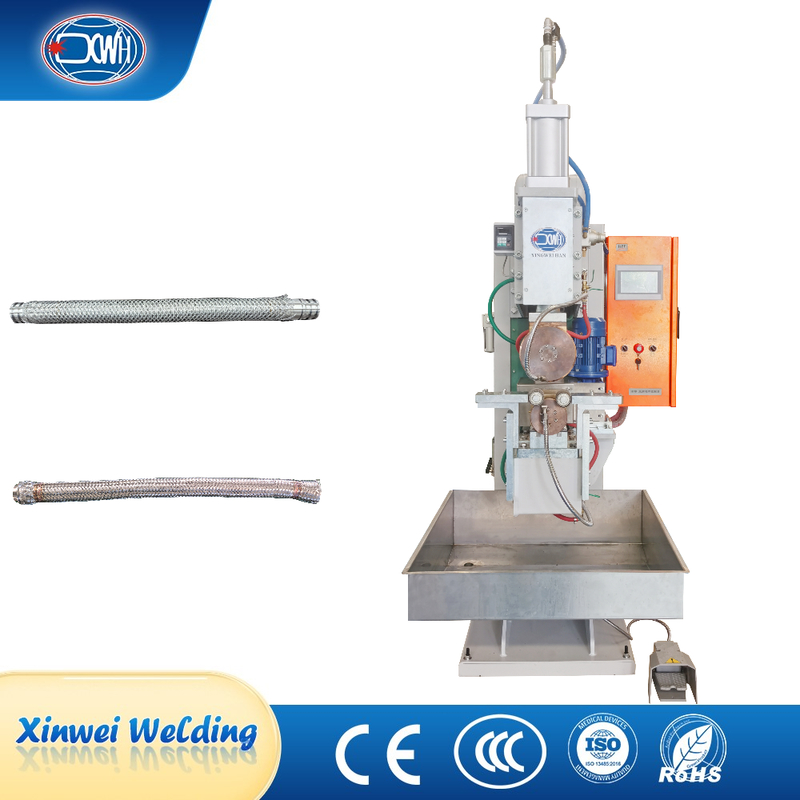

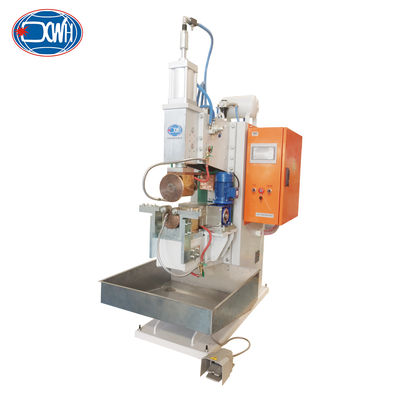

آلة لحام درزات المقاومة بأسطوانة من الفولاذ المقاوم للصدأ لموصل غسالة الأطباق
مقدمة المنتج:
آلة اللحام ذات الدرزات الدائرية هذه هي الخيار الاحترافي لمن يسعون إلى جودة اللحام، وهي مصممة خصيصًا للتعامل مع أنابيب الفولاذ المقاوم للصدأ المموجة ووصلات المياه المضفرة التي تتطلب الكثير. من خلال تقنية التحكم في تحويل التردد المتقدمة جنبًا إلى جنب مع نظام دوران قطعة العمل الأوتوماتيكي الدقيق، تم تحقيق إدارة دقيقة لإدخال حرارة اللحام وتشكيل موحد للحامات، مما يتجنب بشكل فعال العيوب مثل الاحتراق أو عدم الاختراق الكامل. يضمن اللحام الآلي أن كل منتج، من الصنبور إلى خط أنابيب صانع الثلج، يمكنه الحصول على درزة لحام عالية الجودة قوية ومحكمة الإغلاق ومتينة.
الميزات:
3. مخطط تثبيت خاص لهيكل الأنابيب المموجة: تم تصميم جهاز تثبيت مخصص للهيكل الفريد لوادي الذروة لأنابيب الفولاذ المقاوم للصدأ المموجة المرنة. يمكنه تثبيت الأنبوب المموج بثبات ودون إتلافه، مما يمنعه بشكل فعال من الانزلاق أو التحول أثناء عملية اللحام الدوراني، مما يضمن المحاذاة الدقيقة لوضع اللحام. هذا شرط أساسي للحصول على درزات محيطية عالية الجودة، مما يسلط الضوء على الاحتراف والقدرة العالية على التكيف للمعدات.
المعايير الفنية:
|
العنصر/الموديل |
الوحدة
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
الطاقة المقدرة |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
جهد الإدخال |
V
|
380
|
380
|
380
|
380 |
380
|
|
التردد |
هرتز
|
50
|
50
|
50
|
50
|
50
|
|
الحد الأقصى لتيار الدائرة القصيرة |
KA
|
26
|
30
|
40
|
30
|
40
|
|
شوط العمل |
مم |
100 |
100
|
100 |
100 |
100
|
|
كفاءة اللحام |
م/دقيقة
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
الحد الأقصى للقوة |
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
الحد الأقصى لقدرة اللحام |
مم
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
طاقة المحرك |
واط
|
550
|
750
|
750
|
750
|
400
|
|
استهلاك التبريد |
لتر/دقيقة
|
8
|
8
|
10
|
8
|
10
|
|
الوزن
|
كجم
|
380
|
510
|
630
|
530
|
700
|
الهياكل العامة:

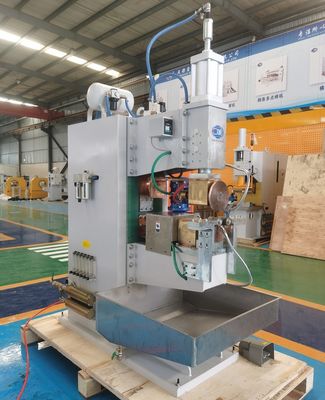

صور مفصلة:
يعمل هذا النظام على تبسيط الإنتاج عن طريق أتمتة عملية اللحام بأكملها: التثبيت، والدوران، واللحام. لا يُطلب من المشغلين سوى التحميل والتفريغ، مما يضمن إنتاجية عالية وجودة إخراج متسقة.
حل التبريد المتكامل: يتصل خزان تخزين المياه الخارجي بسلاسة بعملية اللحام، مما يسهل التبريد الفوري لقطعة العمل بعد اللحام، وتحسين عملية الإنتاج، وتحسين الكفاءة التشغيلية الإجمالية.
خزانات تخزين الغاز: تم تجهيز آلة اللحام بالإسقاط والبقعة بخزان تخزين غاز مخصص، وهو أمر مفيد لتقليل تقلبات ضغط اللحام وضمان قوة لحام مستقرة.
مكونات الممرات المائية: تخضع جميع مكونات الممرات المائية للمعالجة السطحية لمنع الصدأ، ويتم تصريف تصريف الممرات المائية بشكل مستقل إلى خزان المياه. بناءً على حالة التدفق، يمكن ملاحظة الانسدادات في الممر المائي والتخلص منها.
صور المشهد:
التطبيق:
قبل اللحام:

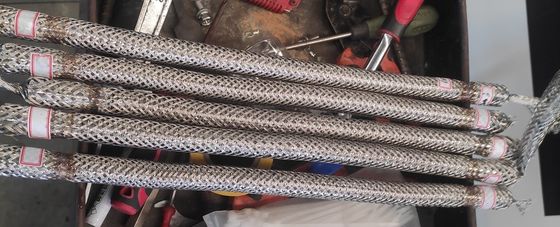

بعد اللحام:
أنواع متعددة من آلات اللحام بالدرزات:
الأسئلة الشائعة:
| العنصر/الموديل | DN-40 | DN-63 | D(T)N-80 | D(T)N-100 | D(T)N-125 | D(T)N-160 | D(T)N-200 | |
| الطاقة المقدرة عند 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| الطاقة الأولية المقدرة | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| الجهد الثانوي | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| التردد المقدر | هرتز | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| الحد الأقصى لتيار الدائرة القصيرة | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| الحد الأقصى لطاقة اللحام | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| الحلق | مم | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| الحد الأقصى للقوة عند الأقطاب الكهربائية | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| شوط العمل | مم | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| استهلاك مياه التبريد 2.5 بار | لتر/دقيقة | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| أقطاب كهربائية tlp | مم | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| الأذرع | مم | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| لوحة تثبيت الإسقاط | مم | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
الحد الأقصى لقدرة اللحام فولاذ A3 |
مم | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 |
6+6 |
|
الموديل العنصر
|
الوحدة
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
الطاقة المقدرة |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
جهد الإدخال
|
V
|
380
|
380
|
380
|
380 |
380
|
|
التردد
|
هرتز
|
50
|
50
|
50
|
50
|
50
|
|
الحد الأقصى لتيار الدائرة القصيرة
|
KA
|
26
|
30
|
40
|
30
|
40
|
|
شوط العمل |
مم |
100 |
100
|
100 |
100 |
100
|
|
كفاءة اللحام
|
م/دقيقة
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
الحد الأقصى للقوة
|
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
الحد الأقصى لقدرة اللحام
|
مم
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
طاقة المحرك |
واط
|
550
|
750
|
750
|
750
|
400
|
|
استهلاك التبريد
|
لتر/دقيقة
|
8
|
8
|
10
|
8
|
10
|
|
الوزن
|
كجم
|
380
|
510
|
630
|
530
|
700
|
