آلة لحام البقعة المحمولة باليد ، 380 فولت ، وافق مجلس التعاون الجمركي







يشير اللحام بالمقاومة إلى طريقة يتم فيها استخدام حرارة المقاومة الناتجة عن مرور التيار خلال اللحام والتلامس كمصدر حرارة لتسخين اللحام محليًا أثناء الضغط على اللحام.عند اللحام ، لا يلزم وجود معدن حشو ، تكون الإنتاجية عالية ، وتشوه اللحام صغير ، ومن السهل تحقيق الأتمتة.

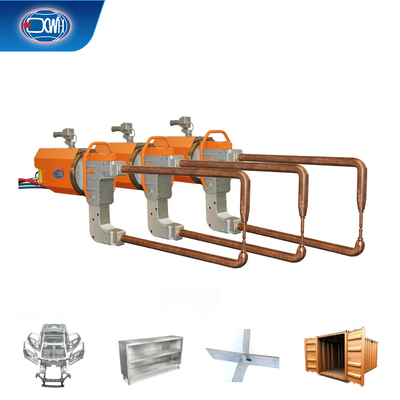

كماشة اللحام النقطي المدمجة تعتمد عملية التجميع لتوصيل المحول وذراع الكماشة معًا وتثبيته على القرص الدوار.الحلقة الداخلية والحلقة الخارجية للقرص الدوار تتبنى هيكل كروي فولاذي ، وهو مرن في الدوران وليس له نوبة.يتم تدوير كماشة اللحام من خلال القرص يدرك الدوران بزاوية 360 درجة ، والقرص الدوار مجهز بآلية قفل يمكن قفلها بأي زاوية ، والتي يمكن أن تلبي بشكل فعال بعض أوضاع اللحام المحددة.بعد اكتمال اللحام بالوضعية المحددة ، يمكن تدوير القفل بشكل طبيعي بعد اكتمال اللحام.





سمات



البند / النماذج	وحدة	DN2-35X	DN2-35C	DN2-45X	DN2-45C	DN2-65X	DN2-65C
الطاقة عند 50٪	كيلو فولت أمبير	35	35	45	45	65	65
أقصى تيار ماس كهربائى	كيلو فولت أمبير	15	15	16	16	46	46
جهد التفريغ الثانوي	الخامس	5.7	5.7	6.3	6.3	8	8
الجهد عند 50 هرتز / 60 هرتز	الخامس	380	380	380	380	380	380
المسافة بين الذراعين	مم	120-280	100	120-330	100	160-430	100
ماكس.قوة في الأقطاب الكهربائية	ن	3500	3500	3500	3500	3500	3500
السكتة الدماغية العاملة	مم	15-45	15-25	15-45	15-25	15-45	15-25
ماكس	مم	50-120	60/100/140	50-120	60/100/140	50-120	60/100/140
طول الذراع	مم	240-600	200-500	300-800	200-500	400-1100	200-500
إمدادات الهواء المضغوط	MPA	0.5	0.5	0.5	0.5	0.5	0.5
أقصى سمك للصفائح الفولاذية الخفيفة مع ذراع بطول أقل	مم	3 + 3	3 + 3	4 + 4	4 + 4	5 + 5	5 + 5
بأذرع 500 مم	مم	2 + 2	2 + 2	3 + 3	3 + 3	3 + 3	3 + 3
بأقصى طول للأذرع	مم	1.2 + 1.2	1.2 + 1.2	2 + 2	1.8 + 1.8	2.0 + 2.0	2.0 + 2.0
عبر الأسلاك كحد أقصى	مم	14 + 14	14 + 14	16 + 16	16 + 16	20 + 20	20 + 20
انخفاض ضغط مياه التبريد	MPA	0.05	0.05	0.05	0.05	0.05	0.05
تدفق مياه التبريد	لتر / دقيقة	12	12	12	12	12	12
