| الاسم التجاري: | XWH |
| رقم الطراز: | DN-40، DN-63، D (T) N-80، D (T) N-100، D (T) N-125، D (T) N-125، D (T) N-200 |
| الـ MOQ: | 1 |
| السعر: | USD4500-USD6000 |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 50 مجموعة / شهر |

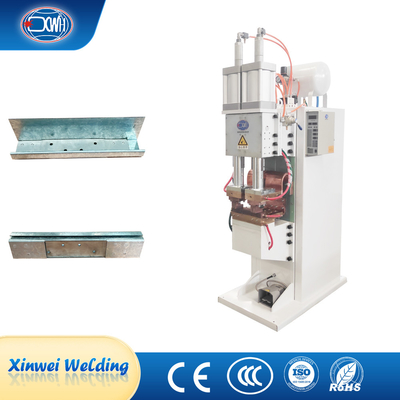

100kva 380volt المقاومة بقعة وإشارة لحام بقعة حاذية آلة السعر
وصف المنتج
تتكون آلة لحام الصفحة المعدنية من مكونات مثل الإطار ، ورقة موصلة ، آلية تحريك رأس الحامية ، مكونات الأقطاب الكهربائية ، محول الحام (تردد الطاقة) ،جهاز تحكم آلة اللحام، نظام دائرة الهواء، نظام المياه التبريد، الخ
المعلمات التقنية
| البند/النموذج | DN-40 | DN-63 | D ((T) N-80 | D ((T) N-100 | D ((T) N-125 | D ((T) N-160 | D ((T) N-200 | |
| السلطة الاسمية 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| الطاقة الاساسية الاسمية | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| الجهد الثانوي | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| التردد المسموح به | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| الحد الأقصى لتيار الدائرة القصيرة | إيه إيه | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| أقصى قوة لحام | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| الحلق | م م م | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| ماكس.فروس في الأقطاب الكهربائية | ن | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| ضربة العمل | م م م | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| استهلاك المياه التبريد 2.5بار | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| الكترودات tlp | م م م | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| الأسلحة | م م م | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| لوحة التثبيت | م م م | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| أقصى قدرة لحام | م م م | 2.5+25 | 3+3 | 4+4 | 4.5+45 | 5+5 | 5+5 | 6+6 |
المزايا
1) تشكيل قطعة اللحام دائما محاطة بخاتم بلاستيكي ، عزل المعدن المنصهر من الهواء ، والعملية المعدنية بسيطة.
2) وقت التسخين قصير ، وتركز الحرارة ، لذلك المنطقة المتأثرة بالحرارة صغيرة ، والتشوه والإجهاد صغيران أيضًا.ليس هناك حاجة إلى ترتيب إجراءات المعايرة والمعالجة الحرارية بعد اللحام.
3) عدم الحاجة إلى المعادن المملئة مثل أسلاك اللحام والعصي ، وكذلك مواد اللحام مثل الكلور والإيثيلين غليكول والهيدروجين ، مما يؤدي إلى انخفاض تكاليف اللحام.
4) عملية بسيطة ، سهلة لتحقيق الميكانيكية والأتمتة ، متطلبات مهارة منخفضة للعمال ، وكثافة العمل المنخفضة.
5) إنتاجية عالية، ضوضاء منخفضة، لا غازات ضارة.

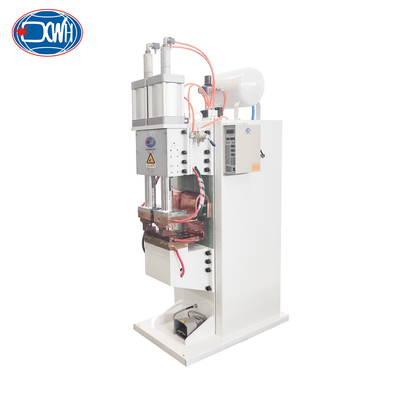

هيكل المنتج
عند اللحام باستخدام آلة لحام الإسقاط ، تدفع الأسطوانة الكهرباء المتحركة إلى عملية اللحام. يمكن لرأس اللحام المتحرك أن يرشد ويتحرك على حديد الدليل.تتكون هذه الآلية من أسطوانات لحام، أجهزة موصلة، قاطرات توجيه، مقاعد ثابتة، أجزاء التحكم، أجزاء الكترود، الخ
مادة القطعة: ورقة معدنية سمك القطعة: 4.0 + 1.5mm ؛ الحجم الأقصى للقطعة هو 2.2m * 1.2m * 50mm
الصور
التطبيق
