مكان المنشأ: | الصين |
---|---|
اسم العلامة التجارية: | XWH |
إصدار الشهادات: | CE |
رقم الموديل: | DN2 |
الحد الأدنى لكمية: | 1 مجموعة |
الأسعار: | $3500- $5000.00 |
تفاصيل التغليف: | حقيبة خشبية |
وقت التسليم: | 15 يوم عمل |
شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
القدرة على العرض: | 500 مجموعة / مجموعات في الأسبوع |

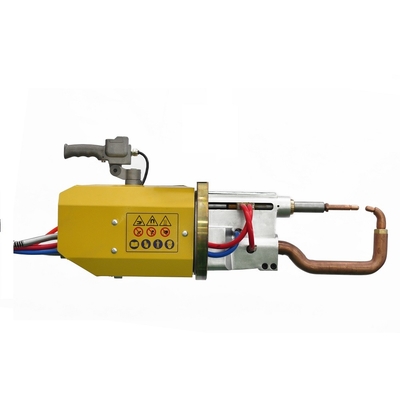

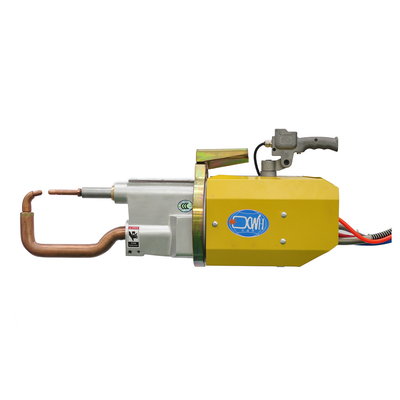

اسم المنتج: | آلة لحام المقاومة المحمولة | طلب: | لحام بقعة جسم السيارة |
---|---|---|---|
دور: | لحام البقعة | موك: | 1 مجموعة |
<i>Max.</i> <b>الأعلى.</b> <i>Welding Thickness</i> <b>سماكة اللحام</b>: | 5 + 5 ملم | ميزة: | عملية سهلة |
بعد خدمة الضمان: | دعم فني للفيديو ، دعم عبر الإنترنت وقطع غيار | يتم توفير خدمة ما بعد البيع: | قطع غيار مجانية والتركيب الميداني والتكليف والتدريب |
تسليط الضوء: | آلة لحام بقعة مقاومة التفريغ,آلة لحام بقعة مقاومة الجسم النبضي,آلة لحام البقعة المحمولة المخصصة |
وصف المنتج
تستخدم آلة اللحام النقطي المحمولة طريقة اللحام بالمقاومة التي يتم فيها تجميع أجزاء اللحام في مفاصل تداخل وضغطها بين قطبين عموديين ، ويتم صهر المعدن الأساسي بواسطة حرارة المقاومة لتشكيل وصلات اللحام.
البند / النماذج | وحدة | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
الطاقة عند 50٪ | كيلو فولت أمبير | 31 | 31 | 40 | 40 | 63 | 63 |
أقصى تيار ماس كهربائى | كيلو فولت أمبير | 14 | 14 | 18 | 18 | 20 | 20 |
جهد التفريغ الثانوي | الخامس | 5.58 |
5.58
|
6.8
|
6.8
|
7.9
|
7.9
|
الجهد عند 50 هرتز / 60 هرتز | الخامس | 380 | 380 | 380 | 380 | 380 | 380 |
المسافة بين الذراعين | مم |
168 - 288 |
100 |
168-328
|
100 |
168-428
|
100 |
ماكس.قوة في الأقطاب الكهربائية | ن |
3000
|
3000
|
3500 |
3000
|
3500 |
3000
|
السكتة الدماغية العاملة | مم | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
ماكس.شوط الاسطوانة | مم |
70
|
50
|
100 | 50 | 100 | 50 |
الأعلى.طول الذراع | مم |
750
|
350 | 1000 | 450 | 1100 | 500 |
إمدادات الهواء المضغوط | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
أقصى سمك للصفائح الفولاذية الخفيفة مع ذراع بطول أقل | مم | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
بأذرع 500 مم | مم | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
بأقصى طول للأذرع | مم | 1.2 + 1.2 | 1.2 + 1.2 | 2 + 2 | 1.8 + 1.8 | 2.0 + 2.0 | 2.0 + 2.0 |
عبر الأسلاك كحد أقصى | مم | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
انخفاض ضغط مياه التبريد | MPA |
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
تدفق مياه التبريد | لتر / دقيقة | 4 | 4 | 4 | 4 | 4 | 4 |
* يمكن عمل مسافة وزاوية وطول ذراع اللحام وفقًا لطلبات العملاء.
سمات:
1. خفيفة الوزن وسهلة التشغيل وتوفير الكهرباء
2. هيكل مدمج وسهولة الصيانة
3. تم تجهيز القرص الدوار بمحامل ودوران 360 درجة
4. كماشة اللحام المخصصة ، أطول ذراع لحام 1300 مم وأقصرها 220 مم
5. أجزاء أقل تآكل وأداء تكلفة عالية
مبدأ العمل
يتم ضغط قطعة العمل وتنشيطها بين الأقطاب الكهربائية العلوية والسفلية ، ولها مقاومة لحام.
عندما تكون مقاومة جزء اللحام هي R (Ω) ، فإن تيار اللحام هو I (A) ، والطاقة في الوقت المناسب هي t (sec) ، وفقًا للصيغة: التيار I هو أن المادة المعدنية ذات قيمة مقاومة معينة يمر R خلال فترة زمنية معينة مع ارتفاع درجات الحرارة بسبب المقاومة ، والحرارة المتولدة هي Q. يتم استخدام تيار المقاومة المعدنية لتسخين المعدن المنصهر ، ثم يتم تبريد المعدن وبلورته وتوصيله تحت الضغط.وهذا ما يسمى اللحام بالمقاومة.
يمكن تخصيص ذراع اللحام
نظرة عامة على هيكل المنتج
هذه السلسلة من آلات اللحام عبارة عن آلة لحام نقطية محمولة ، ومجهزة بجهاز دوار متحرك بثلاث درجات من الحرية ، يتم تعليقه على الجمالون من خلال موازن زنبركي
يمكن لآلة اللحام أن تتحرك طوليًا وعرضيًا من خلال القضبان المنزلقة الطولية والعرضية ، ويتم تنفيذ الحركة العمودية من خلال موازن الزنبرك.تدرك الحلقة الدوارة ومحمل ذراع الرافعة أن آلة اللحام تدور حول الخط الأفقي في اتجاهات طولية وعرضية.تدور آلة اللحام في خط عمودي بمساعدة حبل سلكي معلق.
