مكان المنشأ: | الصين |
---|---|
اسم العلامة التجارية: | XWH |
إصدار الشهادات: | CE |
رقم الموديل: | د (ن) ب - 160 ، د (ن) ب - 200 ، د (ن) ب - 250 |
الحد الأدنى لكمية: | 1 |
الأسعار: | USD35000-USD40000 |
تفاصيل التغليف: | حقيبة خشبية |
وقت التسليم: | 15 يوم عمل |
شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
القدرة على العرض: | 50 مجموعة / شهر |
اسم المنتج: | اللحام البقعي الثابت للأبواب الأوتوماتيكية الكاملة المقاومة للحريق | مواد لحام: | سبائك الألومنيوم معدن الفولاذ المقاوم للصدأ |
---|---|---|---|
دور: | بقعة اللحام | نوع الجهاز: | لحام آلي مزدوج الجانب |
يكتب: | شاشة التحكم باللمس | موك: | 1 مجموعة |
بعد خدمة الضمان: | دعم فني للفيديو ، دعم عبر الإنترنت وقطع غيار | توفير خدمة ما بعد البيع: | قطع غيار مجانية ، تركيب ميداني ، تشغيل وتدريب |
تسليط الضوء: | آلة لحام شبكة أنابيب النحاس Hf,آلات لحام البقعة المقاومة للحريق |
Hf أنبوب نحاسيّ شبكة لحام آلة لحام سلك آلات بقعة لحام آليّ
مقدمة المنتج

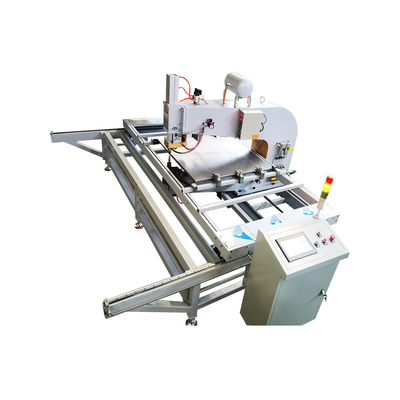

تم تخصيص آلة لحام البقعة الثابتة للأبواب المقاومة للحريق.تتكون آلة اللحام من الرف ، ومنصة نقل قطع العمل ، وآلية تحريك آلة اللحام ، والأقطاب الكهربائية العلوية والسفلية ، ومحول اللحام ، وجهاز التحكم في آلة اللحام ، ووحدة التحكم PLC ، ونظام دائرة الهواء ، ونظام دائرة مياه التبريد ومكونات أخرى.
المعايير الفنية
النماذج / البند | د (ن) ب - 160 | د (ن) ب - 200 | د (ن) ب - 250 |
الطاقة المقدرة (KVA) | 160 | 200 | 250 |
مدخلات الطاقة (V) | 3φ AC 380 فولت | 3φ AC 380 فولت | 3φ AC 380 فولت |
الأعلى.تيار الدائرة القصيرة (KA) | 40 | 40 | 45 |
الأعلى.قوة (N) | 6000 | 10000 | 15000 |
طول القطب (مم) | 450 | 450 | 500 |
شوط العمل (مم) | 80 | 80 | 80 |
استهلاك التبريد (لتر / دقيقة) | 20 | 20 | 20 |
قدرة اللحام القصوى (مم) | 4.0 + 4.0 | 5.0 + 5.0 | 6.0 + 6.0 |
مزايا
1. هيكل الآلة المستقر رأساً على عقب وهبوط الأقطاب الكهربائية يطبق وضع الضغط مع شوط مساعد.كفاءة اللحام أعلى بكثير.
2. محول آلة اللحام يعتمد آلة اللحام بالمقاومة الخاصة ، شريحة الفولاذ السليكونية تتميز بمغناطيسية عالية: الماء الداخلي - مبرد بالقوة.قوة أقوى ونسبة واجب عالية.
3. يتم التحكم فيها عن طريق الكمبيوتر المصغر ويمكن حفظ أكثر من 16 مجموعة من إعدادات اللحام ، وهو مناسب تمامًا لأنواع مختلفة من صفائح اللحام.
4. يمكن استخدامها على نطاق واسع في الجوز ، الأزرار ، أدوات المرور ، الأدوات المنزلية ، السيارات.ويمكن أن تكون ملحومة من الفولاذ منخفض الكربون ، والفولاذ المقاوم للصدأ ، والفولاذ المطلي ، والأسلاك المعدنية غير الحديدية ، والصفائح ، والأنابيب ، إلخ.
بنية
مكونات ماكينة اللحام:
تتكون آلة لحام بقعة باب النار من إطار ، ومنصة متحركة لقطع العمل ، وآلية تحريك لآلة اللحام ، وأقطاب كهربائية علوية وسفلية ، ومحول لحام ، وجهاز تحكم في آلة اللحام ، ووحدة تحكم PLC ، ونظام دائرة هوائية ، ونظام دائرة مياه التبريد وغيرها. عناصر.
آلية نقل الهواء:
عندما يتم استخدام آلة لحام بقعة باب النار في اللحام ، يتم تحقيق خفض القطب العلوي والضغط على اللحام بواسطة آلية النقل الهوائي ، وتتكون الآلية من أسطوانة ، مكبس ، قضيب توجيه ، حلقة الختم ، حلقة الختم ، إلخ.
نظام حلبة الهواء:
يتكون نظام دائرة الهواء من صمام كروي ، مرشح هواء ، صمام تخفيض الضغط ، رذاذ الزيت ، صمام الهواء الكهرومغناطيسي ، الأسطوانة ، إلخ.
مبدأ العمل
تثبيت قطعة العمل: يتم استخدام كتلة تحديد المواقع الخلفية وكتلة تحديد المواقع الصحيحة ككتلة تحديد المواقع المرجعية.للضبط ، يجب تصحيح نقطة الصفر في المحرك.يمكن تعديل كتل تحديد المواقع الأخرى بالقرب من قطعة الشغل.تقوم كتلة الموضع العائمة الجانبية بتثبيت إطار قطعة العمل واللوحة معًا لتجنب إزاحة بقعة اللحام.(برغي التثبيت اليدوي يعمل على إصلاح قطعة العمل على كتلة تحديد المواقع العائمة الجانبية).
اللحام: بعد الضغط على مفتاح البدء (التلقائي) ، يتحكم البرنامج تلقائيًا في عمل الجهاز لإكمال المنتج حتى يتم الضغط على زر الإيقاف.
احتياطات السلامة
قبل استخدام الجهاز ، يرجى التأكد من قراءة هذا الدليل للاستخدام الصحيح.

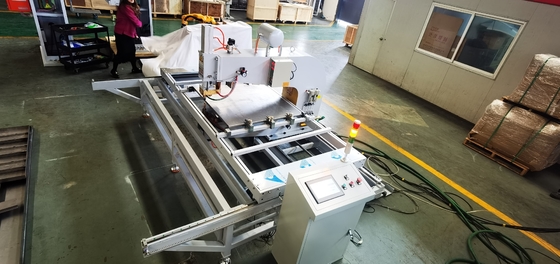

الصور
تطبيق
