| الاسم التجاري: | XWH |
| رقم الطراز: | د (ن) ب - 100 ، د (ن) ب - 160 ، د (ن) ب - 200 ، د (ن) ب - 250 |
| الـ MOQ: | 1 |
| السعر: | USD29000-USD39000 |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 50 مجموعة / شهر |
آلة لحام البقعة ذات الرؤوس المتعددة بباب فولاذي بعاكس تيار مستمر
مقدمة المنتج
تتكون آلة لحام البقعة متعددة الرؤوس بشكل أساسي من جسم الآلة ، والمحول ، ومنصة لحام الإسقاط العلوية والسفلية (آلة لحام الإسقاط الخاصة) ، وجسم ذراع اللحام العلوي والسفلي (آلة لحام البقعة الخاصة) ، ونظام دائرة الغاز (الضغط) ، ودائرة المياه (التبريد) النظام والتحكم والتبديل اليدوي.
المعايير الفنية
| النماذج / البند | DN (م) -100 | د (ن) ب - 160 | د (ن) ب - 200 | د (ن) ب - 250 |
| الطاقة المقدرة (KVA) | 100 | 160 | 200 | 250 |
| مدخلات الطاقة (V) | 3φ AC 380 فولت | 3φ AC 380 فولت | 3φ AC 380 فولت | 3φ AC 380 فولت |
| الأعلى.تيار الدائرة القصيرة (KA) | 30 | 40 | 40 | 45 |
| الأعلى.قوة (N) | 6000 | 6000 | 10000 | 15000 |
| طول القطب (مم) | 450 | 450 | 450 | 500 |
| شوط العمل (مم) | 80 | 80 | 80 | 80 |
| استهلاك التبريد (لتر / دقيقة) | 20 | 20 | 20 | 20 |
| قدرة اللحام القصوى (مم) | 3.0 + 3.0 | 4.0 + 4.0 | 5.0 + 5.0 | 6.0 + 6.0 |
مزايا
1. تيار اللحام هو DC.عند وجود مواد استقرائية / مغناطيسية في الملف الثانوي ، لن يتأثر اللحام ؛
2. جسم آلة اللحام النقطي الثابتة مصبوب بواسطة لوحة فولاذية سميكة ، والجسم مستقر.
3. إن الأقطاب العلوية والسفلية مصنوعة من مواد عالية التوصيل مع ضغط إضافي ، والذي له تأثير لحام جيد وكفاءة عالية.يمكن لنظام تبريد الماء الداخلي أن يقلل من درجة حرارة اللحام.
4. يمكن لآلة اللحام النقطية تخزين ما يصل إلى 15 مجموعة من أوضاع اللحام ، والتي يمكن أن تلبي متطلبات قطع العمل المختلفة.
الهيكل الرئيسي
مبدأ العمل
يتم إكمال التحكم في وقت "الضغط" و "اللحام" و "الصيانة" و "الراحة" والإجراءات الأخرى في عملية قطع الشغل بواسطة منظم الوقت في وحدة التحكم في اللحام النقطي.يجب تحديد الوقت المطلوب لكل إجراء وحجم تيار اللحام (أي "مواصفات اللحام") مسبقًا.
عندما تكون آلة اللحام لحام ، ضع أولاً قطعة العمل بين قطب ملقط اللحام ، ثم اضغط على المفتاح يدويًا ، يبدأ برنامج "الضغط" ، ويعمل صمام الملف اللولبي ، ويدخل الهواء المضغوط أسطوانة آلة اللحام لصنع يعمل القطب الكهربائي لملاقط اللحام ، ثم اضغط على قطعة العمل بإحكام ؛بعد تأخير مناسب ، يبدأ إجراء "اللحام".في هذا الوقت ، يتم توصيل الملف الأساسي لمحول اللحام بمصدر الطاقة من خلال الثايرستور المشغل (الذي يمكن التحكم في زاوية التوصيل الخاصة به) ، ويتم إنشاء تيار اللحام الثانوي للحام قطعة العمل ؛بعد إجراء "اللحام" ، يتم إيقاف تشغيل الثايرستور ، ويتم إيقاف تشغيل ملف المحول الأولي ، وتدخل آلة اللحام في إجراء "الصيانة" ؛بعد الحفاظ على الضغط لفترة من الوقت ، يتم فصل صمام الملف اللولبي ، ويطلق القطب العلوي قطعة العمل ، وتدخل آلة اللحام في إجراء "الراحة".في هذا الوقت ، تم الانتهاء من دورة اللحام.

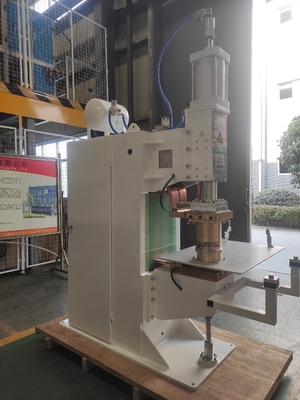

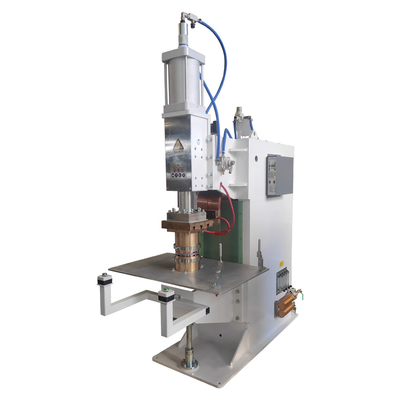

الصور المرجعية
