| الاسم التجاري: | XWH |
| رقم الطراز: | DN2 |
| الـ MOQ: | 1 مجموعة |
| السعر: | $6000 - $6500.00 |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 500 مجموعة / مجموعات في الأسبوع |
وصف المنتج

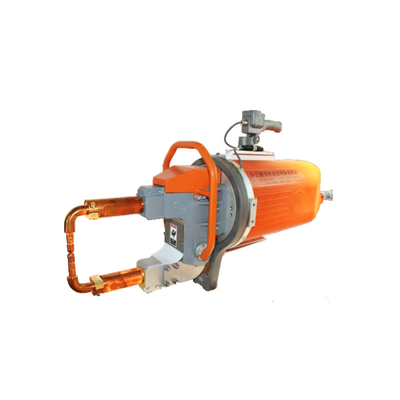

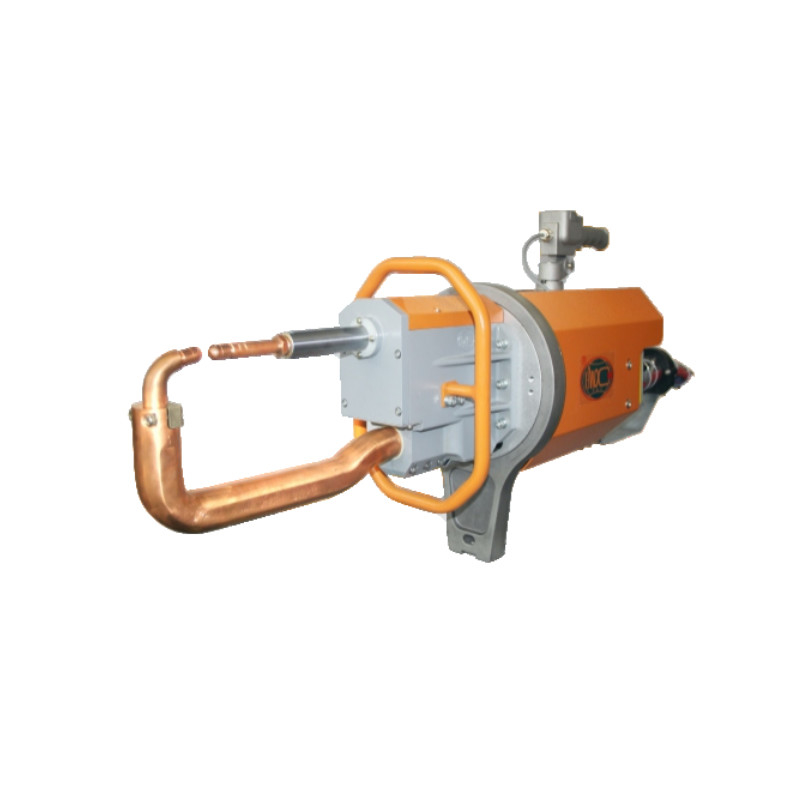

تتبنى آلة لحام البقعة المحمولة تصميمًا معياريًا ، وتدمج الأجهزة ذات الصلة مثل محولات اللحام ، واسطوانات الهواء ، والصمامات الكهرومغناطيسية ، وموزعات الماء والغاز ، والحلقات الدوارة والحمالات ، وأنظمة الموازنة ، ومقابض التحكم.تستخدم الدائرة الكهربائية الرئيسية مدخلات AC 380V / 50HZ من ثلاث مراحل.بعد دخول وحدة تحكم اللحام بمقاومة عاكس التردد المتوسط ، تصبح طاقة التيار المتردد ثلاثية الطور طاقة تيار مستمر من خلال دائرة تصحيح ، ثم تمر عبر دائرة عاكس تتكون من أجهزة تبديل الطاقة (IGBTs) لتصبح خرج موجة مربعة بتردد متوسط 1 كيلو هرتز.بعد أن يتم تقليلها بواسطة محول ، يتم تصحيح طاقة التيار المتردد ثلاثية الطور إلى مصدر طاقة تيار مستمر إلى القطب الكهربائي من أجل لحام قطعة العمل.تستخدم وحدة التحكم في عاكس التردد المتوسط التغذية المرتدة الحالية وتعديل عرض النبضة (PWM) للحصول على خرج تيار ثابت لتلبية متطلبات مواصفات اللحام.
| البند / النماذج | وحدة | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| قوة 50 | كيلو فولت أمبير | 60 | 60 | 80 | 80 | 100 | 100 |
| أقصى تيار ماس كهربائى | كيلو فولت أمبير | 10 | 10 | 12 | 12 | 14 | 14 |
| جهد التفريغ الثانوي | الخامس | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| الجهد عند 50 هرتز / 60 هرتز | الخامس | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| المسافة بين الذراعين | مم |
120-280 |
100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
| ماكس.قوة في الأقطاب الكهربائية | ن | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| السكتة الدماغية العاملة | مم | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| ماكس | مم | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| الأعلى.طول الذراع | مم | 500 | 500 | 600 | 500 | 600 | 500 |
| إمدادات الهواء المضغوط | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| أقصى سمك للصفائح الفولاذية الخفيفة مع ذراع بطول أقل | مم | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| بأذرع 500 مم | مم | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
| بأقصى طول للأذرع | مم | 1.2 + 1.2 | 1.2 + 1.2 | 2 + 2 | 1.8 + 1.8 | 2.0 + 2.0 | 2.0 + 2.0 |
| عبر الأسلاك كحد أقصى | مم | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
| انخفاض ضغط مياه التبريد | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| تدفق مياه التبريد | لتر / دقيقة | 8 | 8 | 8 | 8 | 8 | 8 |
* يمكن عمل مسافة وزاوية وطول ذراع اللحام وفقًا لطلبات العملاء.
سمات:
1. مدخلات الطاقة ثلاثية الطور ، تردد التشغيل العالي ، فقدان المحول المنخفض ، وتأثير توفير الطاقة الكبير
2. المحول يمكن أن يصل إلى 300kva ، العلامة التجارية لأنبوب المحول الثانوي هي ABB
3. يمكن لحام الألواح عالية القوة والألمنيوم والمعادن المجلفنة وغيرها من المواد ، مع تأثير لحام جيد
4. تيار اللحام هو تيار مستمر ، مع دقة تحكم عالية ، تيار إخراج مستقر ، محاثة منخفضة وقليل من الترشيش
5. غلاف بلاستيكي مغلق بالكامل أكثر أمانًا
6. يمكن لجهاز التحكم التحكم في اثنين من ملقط اللحام
7. تكيف ذاتي مع سماكة لوحة قطعة العمل
طلب:
تستخدم آلة لحام البقعة المحمولة على نطاق واسع في السيارات والدراجات النارية والطيران والمكونات الهيكلية للصفائح المعدنية والمعدات الطبية والآلات الصناعية الخفيفة والأجهزة المنزلية وغيرها من المجالات.ويمكنها لحام صفائح الفولاذ الكربوني ، صفائح الفولاذ المطلية ، صفائح الفولاذ المقاوم للصدأ ، صفائح الألمنيوم.
الهياكل العامة
أذرع قطب كهربائي متعدد
الاستخدام والتثبيت
تطبيق المنتج
