| الاسم التجاري: | XWH |
| رقم الطراز: | DN2 |
| الـ MOQ: | 1 مجموعة |
| السعر: | $4500- $6000.00 |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 500 مجموعة / مجموعات في الأسبوع |
وصف المنتج

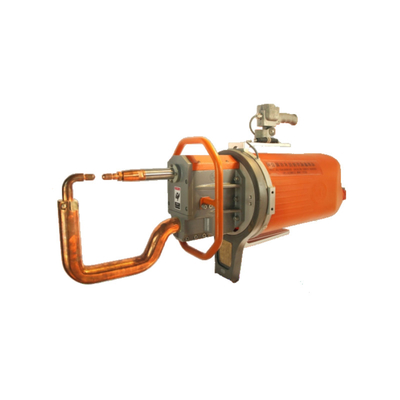

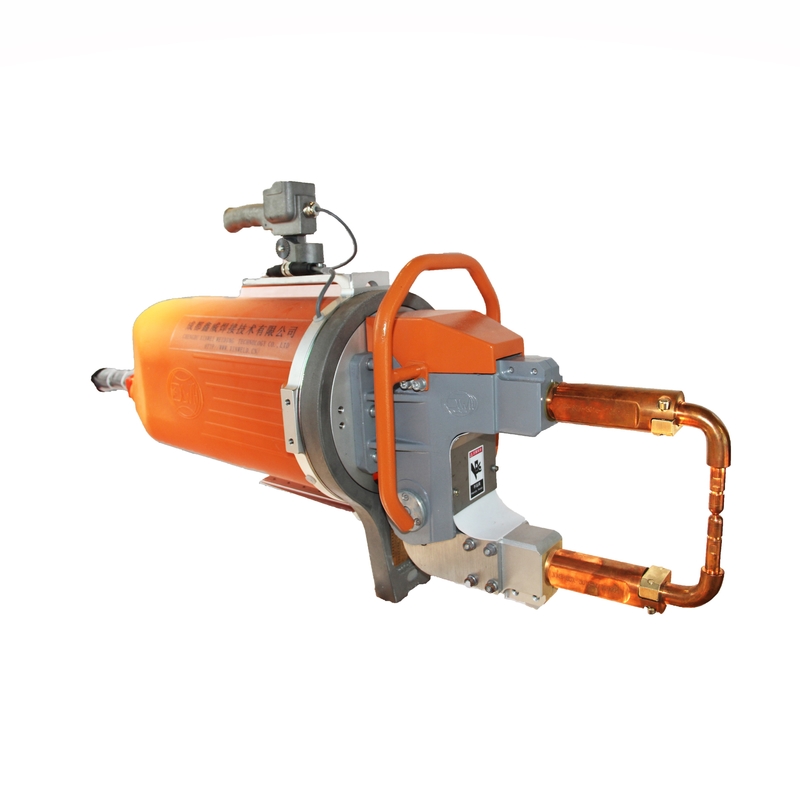

تستخدم آلة لحام البقعة المحمولة حرارة المقاومة الناتجة عن التيار المتدفق عبر اللحام كمصدر حرارة للحام تحت الضغط.تستخدم بشكل رئيسي في اللحام النقطي للأجزاء الفولاذية منخفضة الكربون لهياكل الألواح الرقيقة.
يتم تعليق آلات اللحام النقطي المحمولة بشكل عام في الهواء وتوصيلها بملاقط اللحام من خلال الكابلات المرنة.تحتوي ملقط اللحام لآلة اللحام النقطي المحمولة على أشكال هيكلية مختلفة للاختيار من بينها ، لذلك فإن آلة لحام البقعة المحمولة لديها قدرة قوية على التكيف لقطع العمل الكبيرة غير المريحة للتحرك ، أو قطع العمل ذات الأشكال المعقدة ، أو قطع العمل التي يجب أن تكون عالقة في التركيب لحام البقعة.في اللحام النقطي لهيكل السيارات ، فإن عملية اللحام النقطي لصناديق الألواح المعدنية الكبيرة لها مجموعة واسعة من التطبيقات وهي عبارة عن معدات لحام لا غنى عنها.
| البند / النماذج | وحدة | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| الطاقة عند 50٪ | كيلو فولت أمبير | 31 | 31 | 40 | 40 | 63 | 63 |
| أقصى تيار ماس كهربائى | كيلو فولت أمبير | 14 | 14 | 18 | 18 | 20 | 20 |
| جهد التفريغ الثانوي | الخامس | 5.58 |
5.58
|
6.8
|
6.8
|
7.9
|
7.9
|
| الجهد عند 50 هرتز / 60 هرتز | الخامس | 380 | 380 | 380 | 380 | 380 | 380 |
| المسافة بين الذراعين | مم |
168 - 288 |
100 |
168-328
|
100 |
168-428
|
100 |
| ماكس.قوة في الأقطاب الكهربائية | ن |
3000
|
3000
|
3500 |
3000
|
3500 |
3000
|
| السكتة الدماغية العاملة | مم | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| ماكس.شوط الاسطوانة | مم |
70
|
50
|
100 | 50 | 100 | 50 |
| الأعلى.طول الذراع | مم |
750
|
350 | 1000 | 450 | 1100 | 500 |
| إمدادات الهواء المضغوط | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| أقصى سمك للصفائح الفولاذية الخفيفة مع ذراع بطول أقل | مم | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| بأذرع 500 مم | مم | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
| بأقصى طول للأذرع | مم | 1.2 + 1.2 | 1.2 + 1.2 | 2 + 2 | 1.8 + 1.8 | 2.0 + 2.0 | 2.0 + 2.0 |
| عبر الأسلاك كحد أقصى | مم | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
| انخفاض ضغط مياه التبريد | MPA |
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
| تدفق مياه التبريد | لتر / دقيقة | 4 | 4 | 4 | 4 | 4 | 4 |
* يمكن عمل مسافة وزاوية وطول ذراع اللحام وفقًا لطلبات العملاء.
سمات:
1. خفيفة الوزن وسهلة التشغيل وتوفير الكهرباء.
2. كماشة اللحام المخصصة ، أطول ذراع لحام 1300 مم وأقصرها 220 مم.
3. يتم تجميع خطوط الطاقة المتصلة ، وخطوط التحكم ، وأنابيب مدخل المياه ، وأنابيب مخرج المياه ، وأنابيب الغاز معًا بشكل موحد.يتم توفير لوحات واقية على جانبي المحول والأسطوانة لحماية سلامة المشغل بشكل كامل.
4. تعتمد آلية الدوران للقرص الدوار محمل كروي مع قفص ، وهو مرن في الدوران ، متين ، تقريبًا بدون تآكل ، ولا يتطلب تزييتًا.جهاز ضبط التوازن الأمامي والخلفي وجهاز قفل الفرامل سهل التشغيل وسريع وآمن وموثوق.
مبدأ العمل
يتم ضغط قطعة العمل وتنشيطها بين الأقطاب الكهربائية العلوية والسفلية ، ولها مقاومة لحام.
عندما تكون مقاومة جزء اللحام هي R (Ω) ، فإن تيار اللحام هو I (A) ، والطاقة في الوقت المناسب هي t (sec) ، وفقًا للصيغة: التيار I هو أن المادة المعدنية ذات قيمة مقاومة معينة يمر R خلال فترة زمنية معينة مع ارتفاع درجات الحرارة بسبب المقاومة ، والحرارة المتولدة هي Q. يتم استخدام تيار المقاومة المعدنية لتسخين المعدن المنصهر ، ثم يتم تبريد المعدن وبلورته وتوصيله تحت الضغط.وهذا ما يسمى اللحام بالمقاومة.
يمكن تخصيص ذراع اللحام
نظرة عامة على هيكل المنتج
تتكون هذه السلسلة من آلات اللحام بشكل أساسي من محول اللحام ونظام دائرة الغاز (الضغط) ونظام دائرة المياه (التبريد) وملقط اللحام ووحدة التحكم في اللحام بالمقاومة وآلية الحركة.وفقًا لشكل قطعة العمل المراد لحامها وظروف التشغيل لآلة اللحام ، فإن كماشة اللحام لها أشكال هيكلية متنوعة.
آلة اللحام من النوع X مناسبة للحام على المستوى الأفقي أو بالقرب من المستوى الأفقي ، وآلة اللحام من النوع C مناسبة للحام على المستوى العمودي أو بالقرب من المستوى الرأسي.يمكن تصميم شكل كماشة اللحام وفقًا لمتطلبات المستخدم.
