| الاسم التجاري: | XWH |
| رقم الطراز: | DN2 |
| الـ MOQ: | 1 مجموعة |
| السعر: | $6000 - $6500.00 |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 500 مجموعة / مجموعات في الأسبوع |
وصف المنتج

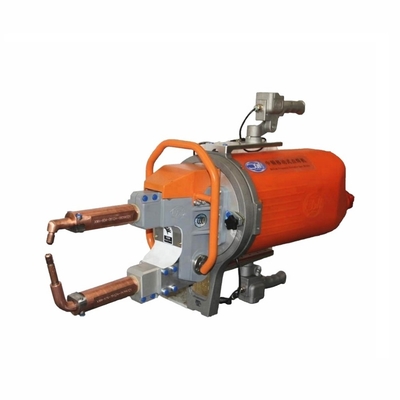

آلة لحام الإسقاط النقطي ذات التردد المتوسط هي عبارة عن مجموعة من معدات اللحام المتقدمة.تستخدم محولات اللحام على نطاق واسع بحجم صغير وطاقة خرج كبيرة.إن مزايا آلات اللحام النقطي المحمولة المستخدمة في صناعة السيارات أكثر وضوحًا.يرجع أدائها المتفوق إلى زيادة تردد محول اللحام من 50/60 هرتز إلى 1000 هرتز ، مما يقلل بشكل كبير من وزن مادة قلب الحديد.بالإضافة إلى ذلك ، يقوم الصمام الثنائي المعدل في الدائرة الثانوية للمحول بتحويل الطاقة الكهربائية إلى طاقة تيار مستمر للحام.يمكن أن يؤدي ذلك إلى تحسين قيمة معامل تحريض الدائرة الثانوية بشكل كبير ، وهو عامل مهم يؤدي إلى فقد الطاقة ويمكن تجاهله تقريبًا في دوائر اللحام بالتيار المستمر ، وبالتالي تقليل تكاليف الإنتاج.
| البند / النماذج | وحدة | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| قوة 50 | كيلو فولت أمبير | 60 | 60 | 80 | 80 | 100 | 100 |
| أقصى تيار ماس كهربائى | كيلو فولت أمبير | 10 | 10 | 12 | 12 | 14 | 14 |
| جهد التفريغ الثانوي | الخامس | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| الجهد عند 50 هرتز / 60 هرتز | الخامس | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| المسافة بين الذراعين | مم |
120-280 |
100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
| ماكس.قوة في الأقطاب الكهربائية | ن | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| السكتة الدماغية العاملة | مم | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| ماكس | مم | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| الأعلى.طول الذراع | مم | 500 | 500 | 600 | 500 | 600 | 500 |
| إمدادات الهواء المضغوط | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| أقصى سمك للصفائح الفولاذية الخفيفة مع ذراع بطول أقل | مم | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| بأذرع 500 مم | مم | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
| بأقصى طول للأذرع | مم | 1.2 + 1.2 | 1.2 + 1.2 | 2 + 2 | 1.8 + 1.8 | 2.0 + 2.0 | 2.0 + 2.0 |
| عبر الأسلاك كحد أقصى | مم | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
| انخفاض ضغط مياه التبريد | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| تدفق مياه التبريد | لتر / دقيقة | 8 | 8 | 8 | 8 | 8 | 8 |
* يمكن عمل مسافة وزاوية وطول ذراع اللحام وفقًا لطلبات العملاء.
سمات:
1. مدخلات الطاقة ثلاثية الطور ، تردد التشغيل العالي ، فقدان المحول المنخفض ، وتأثير توفير الطاقة الكبير.
2. المحول يمكن أن يصل إلى 300kva ، العلامة التجارية لأنبوب المحول الثانوي هي ABB.
3. تحكم تيار أكثر دقة وسرعة: تحليل أكثر دقة للمعلمات مقارنة بأنظمة التردد المنخفض.
4. تقليل تكاليف التشغيل ، بما في ذلك توفير طاقة اللحام في كل نقطة وتقصير دورة اللحام.
5. الوصول بشكل أسرع إلى تيار المجموعة: يمكن للتردد المتوسط ضبط تيار اللحام أسرع 20 مرة من التكنولوجيا التقليدية.
6. قدرة أكبر على التكيف مع تقلبات الشبكة وانخفاض الجهد: يتم تخزين جزء من الطاقة بواسطة العاكس ومن ثم تغذيته بالحمل ، لتحل محل طريقة إمداد الطاقة مباشرة للحمل من الشبكة.
طلب:تستخدم آلة لحام البقعة المحمولة على نطاق واسع في السيارات والدراجات النارية والطيران والمكونات الهيكلية للصفائح المعدنية والمعدات الطبية والآلات الصناعية الخفيفة والأجهزة المنزلية وغيرها من المجالات.ويمكنها لحام صفائح الفولاذ الكربوني ، صفائح الفولاذ المطلية ، صفائح الفولاذ المقاوم للصدأ ، صفائح الألمنيوم.
الهياكل العامة
أذرع قطب كهربائي متعدد
الاستخدام والتثبيت
تطبيق المنتج
