| الاسم التجاري: | XWH |
| رقم الطراز: | DN2 |
| الـ MOQ: | 1 مجموعة |
| السعر: | $6000 - $6500.00 |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 500 مجموعة / مجموعات في الأسبوع |
وصف المنتج

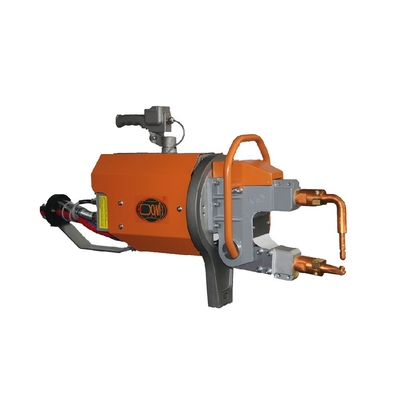

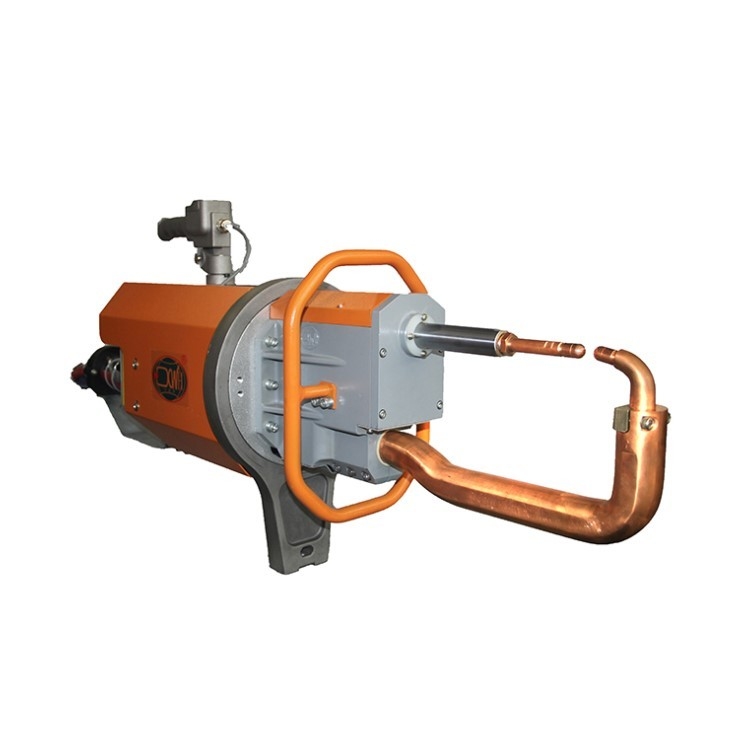

آلة لحام الإسقاط النقطي ذات التردد المتوسط هي عبارة عن مجموعة من معدات اللحام المتقدمة.تستخدم محولات اللحام على نطاق واسع بحجم صغير وطاقة خرج كبيرة.إن مزايا آلات اللحام النقطي المحمولة المستخدمة في صناعة السيارات أكثر وضوحًا.يرجع أدائها المتفوق إلى زيادة تردد محول اللحام من 50/60 هرتز إلى 1000 هرتز ، مما يقلل بشكل كبير من وزن مادة قلب الحديد.بالإضافة إلى ذلك ، يقوم الصمام الثنائي المعدل في الدائرة الثانوية للمحول بتحويل الطاقة الكهربائية إلى طاقة تيار مستمر للحام.يمكن أن يؤدي ذلك إلى تحسين قيمة معامل تحريض الدائرة الثانوية بشكل كبير ، وهو عامل مهم يؤدي إلى فقد الطاقة ويمكن تجاهله تقريبًا في دوائر اللحام بالتيار المستمر ، وبالتالي تقليل تكاليف الإنتاج.
| البند / النماذج | وحدة | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| قوة 50 | كيلو فولت أمبير | 60 | 60 | 80 | 80 | 100 | 100 |
| أقصى تيار ماس كهربائى | كيلو فولت أمبير | 10 | 10 | 12 | 12 | 14 | 14 |
| جهد التفريغ الثانوي | الخامس | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| الجهد عند 50 هرتز / 60 هرتز | الخامس | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| المسافة بين الذراعين | مم |
120-280 |
100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
| ماكس.قوة في الأقطاب الكهربائية | ن | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| السكتة الدماغية العاملة | مم | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| ماكس | مم | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| الأعلى.طول الذراع | مم | 500 | 500 | 600 | 500 | 600 | 500 |
| إمدادات الهواء المضغوط | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| أقصى سمك للصفائح الفولاذية الخفيفة مع ذراع بطول أقل | مم | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| بأذرع 500 مم | مم | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
| بأقصى طول للأذرع | مم | 1.2 + 1.2 | 1.2 + 1.2 | 2 + 2 | 1.8 + 1.8 | 2.0 + 2.0 | 2.0 + 2.0 |
| عبر الأسلاك كحد أقصى | مم | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
| انخفاض ضغط مياه التبريد | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| تدفق مياه التبريد | لتر / دقيقة | 8 | 8 | 8 | 8 | 8 | 8 |
* يمكن عمل مسافة وزاوية وطول ذراع اللحام وفقًا لطلبات العملاء.
سمات:
1. يتم تقليل ضغط القطب الكهربائي وتحسين عمر القطب بشكل كبير.
2. يمكن أن يوفر اللحام بالتردد المتوسط الرقمي أكثر من 30٪ من الطاقة ويقلل بشكل كبير من تكاليف الطاقة.
3. يمكن استخدامه مع آلة اللحام المعلق وكماشة اللحام المدمجة.
4. وظيفة لحام قوية ، توفر بيانات تحليل ومراقبة جودة اللحام.
5. اعتماد تكنولوجيا لحام متوازن ثلاثي الأطوار وتقنية لحام بتردد وسيط ، دون الحاجة إلى إضافة خزانة تعويض السعة.
6. تصميم نموذجي متكامل ، نظام التحكم في اللحام لديه أداء مستقر ، موثوقية عالية ، ومعدل فشل لحام منخفض
التطبيق: تستخدم آلة لحام البقعة المحمولة على نطاق واسع في السيارات ، والدراجات النارية ، والطيران ، والمكونات الهيكلية للصفائح المعدنية ، والمعدات الطبية ، والآلات الصناعية الخفيفة ، والأجهزة المنزلية وغيرها من المجالات.ويمكنها لحام صفائح الفولاذ الكربوني ، صفائح الفولاذ المطلية ، صفائح الفولاذ المقاوم للصدأ ، صفائح الألمنيوم.
تكوين اللحام
تشتمل المجموعة الكاملة من المعدات على جهاز التحكم في اللحام بمقاومة الحواسيب الصغيرة ، والمحرك الرئيسي ، وذراع الإلكترود ، وذراع الرفع ، وكابل الطاقة ، وكابل التحكم ، وأجزاء معالجة مصدر الهواء ، والموازنة ، وأنبوب المدخل ، وأنبوب المدخل والمخرج ، إلخ.
أذرع قطب كهربائي متعدد
الاستخدام والتثبيت
موازن الربيع
موازن الزنبرك (يشار إليه فيما يلي باسم الموازن) هو نوع من الأدوات المساعدة المستخدمة خصيصًا مع أدوات التشغيل اليدوية المعلقة ، ومناسبة بشكل خاص لتشغيل خط الإنتاج ، أو مجموعة متنوعة من أدوات المحطة ثقيلة ، وأحمال العمل الثقيلة ، ومناسبات التشغيل لفترة طويلة.
بعد تعليق الأداة بالموازن ، يتم موازنة وزن الأداة وأجهزتها المساعدة ، مما يتيح للمشغل تشغيل الأداة بسهولة.عندما تحتاج الأداة إلى الارتفاع والانخفاض بشكل متكرر ، يمكن أن تتحرك لأعلى ولأسفل طالما أن المشغل يبذل قوة أقل على الأداة.
1. الميزات الهيكلية الفريدة تجعل العملية اليدوية الثقيلة سهلة صعودا وهبوطا بحرية.
2. أقصى شوط عمل لنابض اللف هو 1.5 متر ، والتوازن حوالي 1.1 متر.
3. للسلامة ، جميع المنتجات مجهزة بحبل فولاذي آمن ، في حالة فشل الخطاف.
4. عندما ينكسر الزنبرك ، فإن جهاز الأمان سيقفل عجلة البرج ، لكن عجلة البرج لا تزال بحاجة إلى الدوران 1/4 ~ 1/2 لفة.
5. المنتج مزود بلوحة مؤشر لضبط قدرة تحمل الموازن ، وذلك لضبط قدرة تحمل الموازن.
6. المنتج مجهز بجهاز تعليق عجلة برج ، لتسهيل استبدال الأدوات.
تطبيق المنتج
