إصدار الشهادات: | CE, ISO | اسم المنتج: | كابل بدون ركلة |
---|---|---|---|
التطبيق: | ملحقات اللحام الصناعية | استخدام: | ملحقات اللحام |
المواد موصل: | النحاس الاحمر | القطر القياسي: | 200mm2/400mm2 |
طول قياسي: | 2-3،5 متر | السمة: | مقاومة درجات الحرارة العالية/العزل العالي |
بعد خدمة الضمان: | دعم فني للفيديو ، دعم عبر الإنترنت وقطع غيار | خدمة ما بعد البيع: | قطع غيار مجانية ، تركيب ميداني ، تشغيل وتدريب |
تسليط الضوء: | كابلات النحاس الملحن المباشر,الكابلات المبردة بالماء,كابلات لحام بقعة معلقة CNC,Spot Welder Water Cooled Cables,Cnc Suspension Spot Welder Cables |

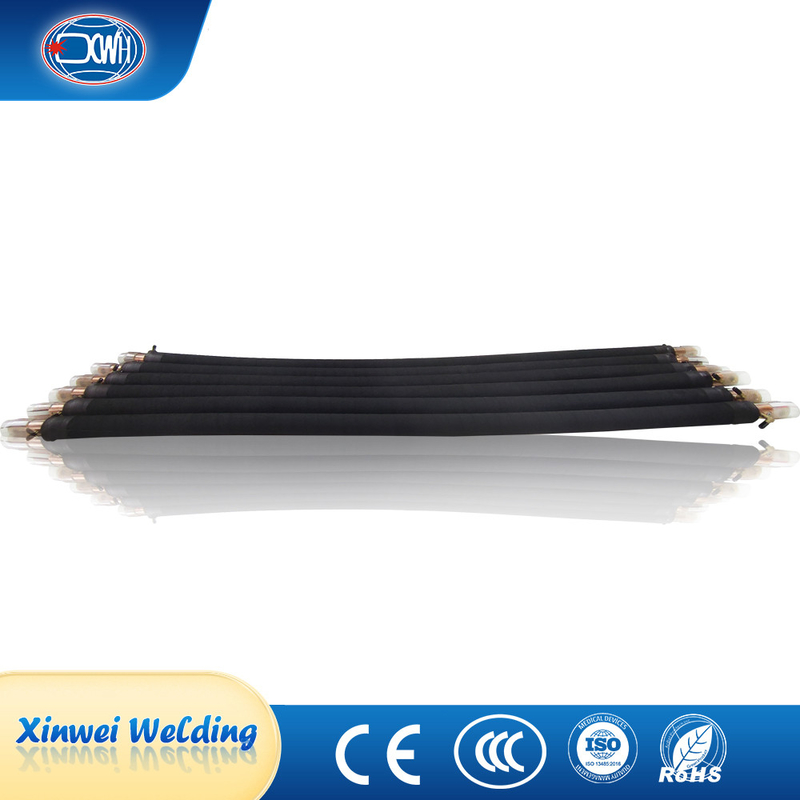

كابلات النحاس غير المبردة بالماء لجهاز Cnc للتعليق
كابل بدون ركل ، هو كابل متخصص مجوف يستخدم لمعدات التدفئة عالية التيار ، ويمكن تقسيمه إلى كابلات بدون ركل وكابلات ثانوية. عادة ما تتكون من الأقطاب الكهربائية (رؤوس الكابلات) ، الأسلاك ،والغلافات الوقائية الخارجية. تستخدم أساسًا في آلات لحام النقطة المعلقة أو آلات لحام النقطة التعليقية. الكابلات بدون ركل هي كابلات مبردة بالماء للاستخدام حيث يحدث تدوير أو قفز شديد في الكابل.الحبال النحاسية الإيجابية والسلبية في الداخل يتم وضعها بالتناوب، مما يجعلها مثالية لأسلحة اللحام وآلات اللحام الروبوتية.
المعلم
مواصفات البند | 300ملم مربع | 400ملم مربع | ملاحظة | |
عائق | 2.0M | 480±15μΩ | 358±15μΩ | |
2.4M | 593±15μΩ | 445±15μΩ | ||
قيمة عائق DC | 2.0M | 475μΩ | 355μΩ | |
2.4M | 587μΩ | 440μΩ | ||
المقاومة | 2.0M | 78μΩ | 74μΩ | القيمة المحسوبة |
2.4M | 82μΩ | 88μΩ | ||
القوة | = 0.99 | = 0.99 | ||
سعة مياه التبريد | 7.0L/MIN | 7.0L/MIN | فقدان الضغط 0.7 كيلوغرام/سم | |
خصائص ارتفاع درجة الحرارة | 2.0M | 45°C/5900A | 45°C/6800A | |
2.4M | 45°C/5400A | 45°C/6200A | ||
الوزن | 2.0M | 10.4 كيلو | 13.2 كيلو | متوسط القيمة |
2.4M | 12.2 كيلو | 15.3 كيلوغرام |
الخصائص
1أثناء عملية اللحام ، يحدث ثني الكابل بسبب الحركة ذهابًا وإيابًا لمصاقات اللحام. سيتم تركيز الضغط في جذور نهاية مصاقات اللحام ،والتي يمكن أن تسبب بسهولة كسر الأسلاكيتم تزوير الكابلات ذات الحساسية المنخفضة بأنبوبات النحاس كمتصلات ، والتي يمكن أن تمنع ثني الأسلاك المركزة وتدخل أيضا مشابك لمنع كسر الأسلاك.
2يتم فصل القطبين الإيجابي والسلبي بشكل جيد بواسطة أنابيب عازلة ، مما يوفر مساحة بين الكابل والأنبوب الخارجي ، والذي يمكن أن يوفر أيضًا أداء ثني ممتاز.
3يتم تصنيع الكابلات من سلك عالي الجودة. من أجل تحقيق انخفاض في الانسدادات والعائد العالي، يتم تثبيت المحطات والكابلات بإحكام مع المسامير الفولاذ المقاوم للصدأ،ويتم استخدام اللحام لتقليل المقاومةبمجرد إدخال مياه التبريد من المحطات، يبقي الكابل مياه التبريد.
القطع العرضي 300mm2
القطع العرضي 400mm2
بالإضافة إلى النماذج القياسية، يمكننا تخصيصها وفقًا لمتطلباتك. المزيد من التفاصيل، يرجى الاتصال!

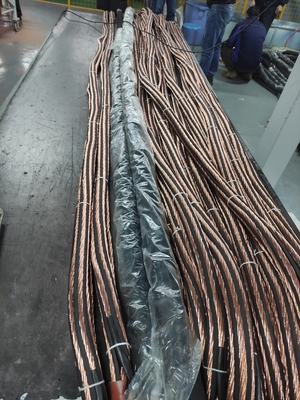

المواد الخام: النحاس الأحمر النقي
التطبيق
