| الاسم التجاري: | Xingweihan |
| رقم الطراز: | D(N)B--100，D(N)B--160, D(N)B--200, D(N)B--250 |
| الـ MOQ: | 1 |
| السعر: | USD20000-USD23000 |
| شروط الدفع: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
| القدرة على التوريد: | 50 sets/month |

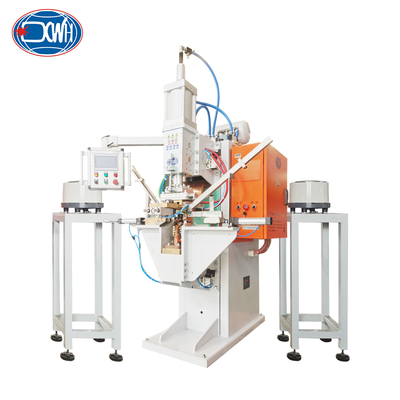

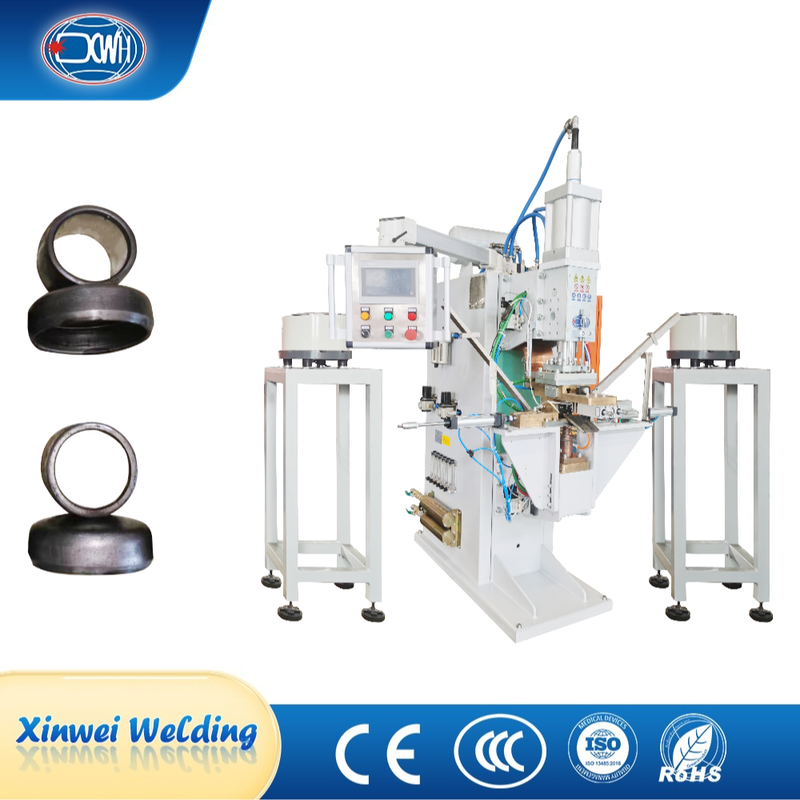

آلة لحام مقاومة غطاء نهاية ممتص الصدمات مع آليتي تغذية أوتوماتيكية
مقدمة المنتج:
بصفتها معدات احترافية في مجال تصنيع ممتصات الصدمات للسيارات، تعيد آلة اللحام بالبقعة الأوتوماتيكية هذه تعريف معايير كفاءة الإنتاج من خلال نظام تغذية مبتكر بقناتين. مسؤوليتان عن التوريد التلقائي للغطاء السفلي وحلقة اللحام، على التوالي، باستخدام تقنية فريدة لضبط تردد الاهتزاز لضمان تحديد موضع قطعة العمل بدقة. تم تجهيز المعدات بنظام تحكم ذكي، والذي يعمل بعناية على تحسين كل خطوة من التغذية التلقائية، وعملية اللحام الدقيقة، إلى التفريغ التلقائي للمنتجات النهائية، مما يشكل حلقة إنتاج آلية كاملة. يمكن لوحدة مراقبة الجودة المصممة خصيصًا تتبع معلمات العملية لكل نقطة لحام في الوقت الفعلي، مما يوفر حلول لحام موثوقة للمكونات لأنظمة تعليق السيارات.
الميزات:
1. يعتمد الهيكل العام للآلة نمطًا شجريًا فريدًا، وقد تم تصميم الهيكل لمقاومة الصدمات ومقاومة الزلازل والصلابة العالية. من خلال المعالجة الميكانيكية الدقيقة، فإنه يلبي متطلبات التركيب وقوة التحميل لكل مكون. تم لحام أضلاع تقوية متعددة داخل الرف لضمان صلابة المعدات أثناء الاستخدام وتقليل التشوه الطفيف أثناء عملية اللحام، مما يضمن استقرار اللحام وسلامة الاستخدام اليدوي.
المعايير الفنية:
| نماذج العناصر | DN(B)-100 | DN(B)-160 | DN(B)-200 | DN(B)-250 |
| الطاقة المقدرة (KVA) | 100 | 160 | 200 | 250 |
| مدخلات الطاقة (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| الحد الأقصى لتيار الدائرة القصيرة (KA) | 30 | 35 | 40 | 45 |
| دورة العمل (%) | 50 | 50 | 50 | 50 |
| الحد الأقصى للقوة (N) | 6000 | 6000 | 10000 | 15000 |
| طول القطب (مم) | 450 | 450 | 450 | 500 |
| شوط العمل (مم) | 80 | 80 | 80 | 80 |
| استهلاك التبريد (لتر/دقيقة) | 20 | 20 | 20 | 20 |
| الحد الأقصى لقدرة اللحام (مم) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
الهياكل العامة:
صور مفصلة:
التركيبات والمكونات المتحركة المخصصة: بعد بدء تشغيل المعدات، يتم التحميل واللحام والتفريغ تلقائيًا، مما يحقق تشغيلًا آليًا بالكامل وغير مأهول ويحسن الكفاءة بشكل كبير.
نظام تغذية فعال مزدوج القرص الاهتزازي: تم تجهيز المعدات بمجموعتين من أقراص الاهتزاز عالية الدقة التي تعمل بشكل مستقل، والمصممة خصيصًا للخصائص الهيكلية للغطاء السفلي لممتص الصدمات وحلقة اللحام. يعمل النظامان بشكل متزامن ولكنهما لا يتداخلان مع بعضهما البعض، ويمكن أن تصل سرعة التغذية إلى 12 قطعة/دقيقة، مما يحسن بشكل كبير كفاءة الإنتاج.
واجهة تفاعل الإنسان والحاسوب: من خلال شاشة اللمس أو الأزرار المادية، يمكن للمشغلين ضبط معلمات اللحام بشكل حدسي، وتخزين واستدعاء مئات صيغ العمليات؛ يعرض النظام منحنيات ديناميكية في الوقت الفعلي ويسجل بيانات اللحام تلقائيًا لدعم تتبع الجودة؛ في الوقت نفسه، يدمج وظائف تشخيص الأعطال وإدارة الأذونات ووظائف اتصالات إنترنت الأشياء، مما يحسن بشكل كبير اتساق اللحام.
مكونات الممرات المائية: تخضع جميع مكونات الممرات المائية للمعالجة السطحية لمنع الصدأ، ويتم تصريف تصريف الممرات المائية بشكل مستقل إلى خزان المياه. بناءً على حالة التدفق، يمكن ملاحظة الانسدادات في الممر المائي والتخلص منها.
صور المشهد:
التطبيق:
المنتجات ذات الصلة:
آلة اللحام التماس الأفقية الأوتوماتيكية: مصممة بشكل أساسي للحام ممتصات الصدمات أو أنابيب أسطوانات المكبس. إنها معدات لحام أوتوماتيكية تستخدم للحام اللحامات الدائرية والحلقية، وتستخدم على نطاق واسع للحام مواد معدنية مختلفة ذات متطلبات إحكام، بما في ذلك الفولاذ المقاوم للصدأ والفولاذ منخفض السبائك والألومنيوم والحديد والسبائك الأخرى. يكمل اللحام بشكل أساسي عن طريق تدوير القطب لقيادة قطعة العمل للدوران.
آلة اللحام بالإسقاط لممتص الصدمات: آلة خاصة لحلقة محدبة أسطوانة التخزين لممتص الصدمات هي معدات متخصصة تم تطويرها لعملية تشكيل حلقات محدبة أسطوانة التخزين لممتص الصدمات للسيارات. إنها تعتمد تقنية التشكيل الهيدروليكي المتقدمة والتحكم الدقيق لتحقيق معالجة عالية الدقة وعالية الكفاءة لأجزاء الحلقة المحدبة لأسطوانة التخزين. تم تصميم هذا الجهاز خصيصًا لتصنيع المكونات الأساسية لأنظمة تعليق السيارات، ويمكنه تلبية متطلبات تشكيل الحلقة المحدبة لمواصفات مختلفة من أسطوانات تخزين الزيت.
آلة لحام ممتص الصدمات: مصممة بناءً على قطعة العمل ذات النتوءات الموجودة على الدعامة واللوحة الداخلية المقدمة من قبل العميل. يبلغ سمك اللوحة الأكثر سمكًا لمادة اللحام 4.5 مم + 2.5 مم (مع 5 نتوءات لحام على جانب واحد). تعتمد آلة اللحام هذه الضغط الهوائي والحركة الرأسية للقطب العلوي. يتميز كل طراز بخصائص الهيكل البسيط والمضغوط والمظهر الجديد والجميل والأداء المستقر والاستخدام الآمن والموثوق به والكفاءة العالية وتوفير الطاقة.
الأسئلة الشائعة:
| العنصر/الموديل | DN-40 | DN-63 | D(T)N-80 | D(T)N-100 | D(T)N-125 | D(T)N-160 | D(T)N-200 | |
| الطاقة المقدرة عند 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| الطاقة الأولية المقدرة | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| الجهد الثانوي | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| التردد المقدر | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| الحد الأقصى لتيار الدائرة القصيرة | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| الحد الأقصى لطاقة اللحام | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| الحلق | مم | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| الحد الأقصى للقوة عند الأقطاب الكهربائية | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| شوط العمل | مم | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| استهلاك مياه التبريد 2.5 بار | لتر/دقيقة | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| أقطاب tlp | مم | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| الأذرع | مم | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| لوحة تثبيت الإسقاط | مم | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
الحد الأقصى لقدرة اللحام A3 steel |
مم | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 |
6+6 |
| نماذج العناصر | DN(B)-100 | DN(B)-160 | DN(B)-200 | DN(B)-250 |
| الطاقة المقدرة (KVA) | 100 | 160 | 200 | 250 |
| مدخلات الطاقة (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| الحد الأقصى لتيار الدائرة القصيرة (KA) | 30 | 35 | 40 | 45 |
| دورة العمل (%) | 50 | 50 | 50 | 50 |
| الحد الأقصى للقوة (N) | 6000 | 6000 | 10000 | 15000 |
| طول القطب (مم) | 450 | 450 | 450 | 500 |
| شوط العمل (مم) | 80 | 80 | 80 | 80 |
| استهلاك التبريد (لتر/دقيقة) | 20 | 20 | 20 | 20 |
| الحد الأقصى لقدرة اللحام (مم) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
