| الاسم التجاري: | Xingweihan |
| رقم الطراز: | FN-80-H، FN-100-H، FN-160-H، FN-100-E، FN-160-E |
| الـ MOQ: | 1 |
| السعر: | USD12000-USD13000 |
| شروط الدفع: | L/C ، D/A ، D/P ، T/T ، Western Union ، Moneygram |
| القدرة على التوريد: | 50 مجموعة/شهر |
آلة لحام مقاومة الأسطوانة المستمرة الدائرية لحام اللحام الموصل الحنفي
مقدمة المنتج:
آلة اللحام ذات الدرزات الدائرية عبارة عن منصة لحام متعددة الوظائف وسهلة الاستخدام، تستخدم على نطاق واسع لتوصيل أنابيب الفولاذ المقاوم للصدأ المموجة في مختلف الأجهزة المنزلية ومنتجات الحمام. لا تعمل وضعها الفريد "التحميل والتفريغ اليدوي + اللحام الدوراني التلقائي" على الاستفادة من كفاءة واستقرار المعدات الآلية فحسب، بل يحتفظ أيضًا بمزايا المرونة والتكلفة المنخفضة للتشغيل اليدوي. يحتاج المشغلون فقط إلى وضع قطعة العمل والضغط على زر البدء، ويمكن للآلة إكمال اللحام الدوراني الدقيق، وتلبية احتياجات الإنتاج المرنة بسهولة لمختلف الأصناف والدفعات الصغيرة.
الميزات:
1. لحام دوراني دقيق: تضمن آلية الدوران الأوتوماتيكية أن مسدس اللحام ثابت وأن قطعة العمل تدور بالتساوي، وبالتالي الحصول على درزة دائرية مثالية بزاوية 360 درجة بدون زوايا ميتة، وتشكيل جميل، وإحكام ممتاز.
2. هيكل شديد التحمل مستقر ومتين: بوزن صلب يزيد عن طن واحد وهيكل قوي، فإنه يمنع الاهتزازات بشكل فعال أثناء اللحام، ويضمن التشغيل المستقر عالي الدقة على المدى الطويل، ويطيل عمر المعدات.
3. تقنية لحام تحويل التردد الدقيقة والمتقدمة: يعتمد جوهر هذه المعدات نظام تحكم متقدم في تحويل التردد، والذي يمكنه ضبط تيار اللحام والجهد والوقت بدقة. يعتبر التحكم الدقيق في الطاقة هذا مناسبًا بشكل خاص للحام مواد الفولاذ المقاوم للصدأ ذات الجدران الرقيقة، والتي يمكنها تجنب العيوب بشكل فعال مثل الاحتراق وعدم الاختراق الكامل الناتج عن مدخلات الحرارة غير المستقرة، مما يضمن ثبات وإحكام أساس اللحام من المصدر.
المعايير الفنية:
|
عنصر النموذج |
الوحدة
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
الطاقة المقدرة |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
مدخلات الجهد |
V
|
380
|
380
|
380
|
380 |
380
|
|
التردد |
هرتز
|
50
|
50
|
50
|
50
|
50
|
|
الحد الأقصى لتيار الدائرة القصيرة |
KA
|
26
|
30
|
40
|
30
|
40
|
|
شوط العمل |
مم |
100 |
100
|
100 |
100 |
100
|
|
كفاءة اللحام |
م/دقيقة
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
الحد الأقصى للقوة |
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
الحد الأقصى لقدرة اللحام |
مم
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
طاقة المحرك |
واط
|
550
|
750
|
750
|
750
|
400
|
|
استهلاك التبريد |
لتر/دقيقة
|
8
|
8
|
10
|
8
|
10
|
|
الوزن
|
كجم
|
380
|
510
|
630
|
530
|
700
|

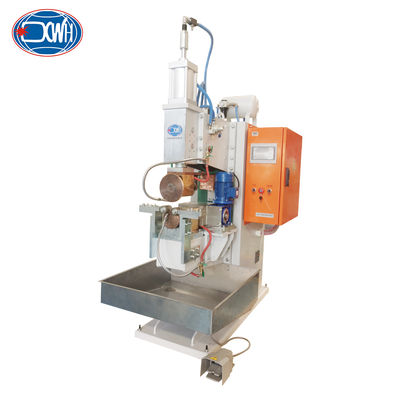

الهياكل العامة:
صور مفصلة:

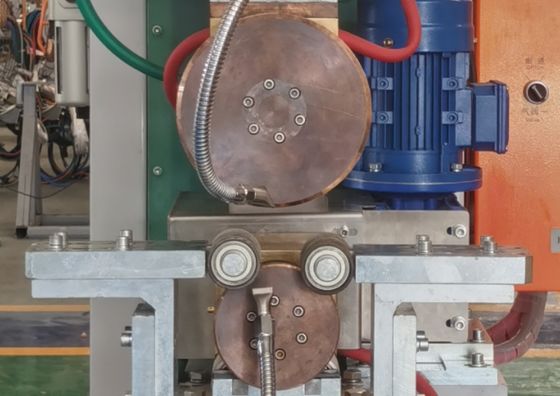

عملية التشغيل الآلي الفعالة: مصممة من أجل الموثوقية، تقوم الآلة بالتثبيت والدوران واللحام بشكل مستقل. يقتصر هذا التشغيل الآلي على دور المشغل في التحميل والتفريغ البسيطين، وهو عامل رئيسي في تحقيق لحامات متسقة وعالية الجودة مع تعزيز الإنتاجية الإجمالية في نفس الوقت.

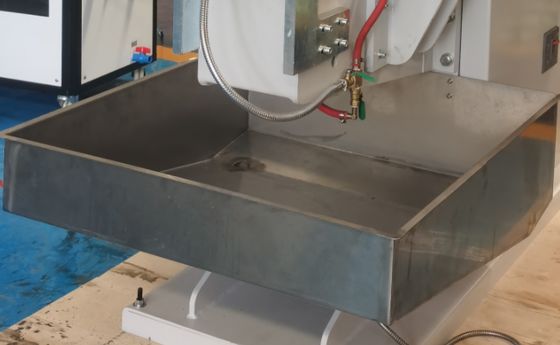

سير عمل التبريد المتكامل: تم دمج خزان المياه الخارجي بسلاسة في تسلسل ما بعد اللحام، مما يسمح بتبريد قطعة العمل على الفور. يتيح هذا انتقالًا سلسًا بين مراحل اللحام والتبريد، مما يعمل على تبسيط عملية الإنتاج بأكملها وتعزيز الإنتاجية التشغيلية.
خزانات تخزين الغاز: يعمل خزان تخزين الغاز المخصص للآلة كعازل للقضاء على تقلبات الضغط. يترجم هذا بشكل مباشر إلى قوة لحام مستقرة وموثوقة، وهو أمر أساسي لتحقيق لحامات موحدة وعالية الجودة في كل عملية تشغيل.
إدارة المياه المقاومة للتآكل: تتم معالجة جميع مكونات الممرات المائية بلمسة نهائية واقية لمنع الصدأ. يتميز النظام بخط تصريف مستقل يوجه كل المياه مباشرة إلى الخزان. يتيح هذا الإعداد سهولة المراقبة المرئية للتدفق الخارج، مما يتيح تحديد أي انسدادات محتملة وحلها بسرعة للحفاظ على سلامة النظام.

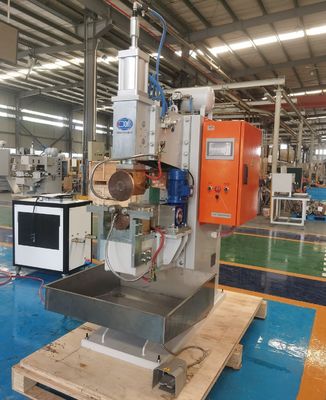

صور المشهد:
التطبيق:
قبل اللحام:
بعد اللحام:
أنواع متعددة من آلات اللحام بدرزات:
الأسئلة الشائعة:
| العنصر/الموديل | DN-40 | DN-63 | D(T)N-80 | D(T)N-100 | D(T)N-125 | D(T)N-160 | D(T)N-200 | |
| الطاقة المقدرة عند 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| الطاقة الأولية المقدرة | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| الجهد الثانوي | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| التردد المقدر | هرتز | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| الحد الأقصى لتيار الدائرة القصيرة | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| الحد الأقصى لطاقة اللحام | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| الحلق | مم | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| الحد الأقصى للقوة عند الأقطاب الكهربائية | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| شوط العمل | مم | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| استهلاك مياه التبريد 2.5 بار | لتر/دقيقة | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| أقطاب كهربائية tlp | مم | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| الأذرع | مم | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| لوحة تثبيت الإسقاط | مم | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
الحد الأقصى لقدرة اللحام فولاذ A3 |
مم | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 |
6+6 |
|
