| الاسم التجاري: | Xingweihan |
| رقم الطراز: | FN-80-H، FN-100-H، FN-160-H، FN-100-E، FN-160-E |
| الـ MOQ: | 1 |
| السعر: | USD12000-USD13000 |
| شروط الدفع: | L/C ، D/A ، D/P ، T/T ، Western Union ، Moneygram |
| القدرة على التوريد: | 50 مجموعة/شهر |

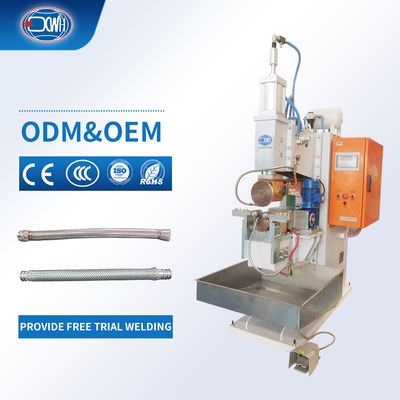

آلة لحام وصلات المرحاض شبه الأوتوماتيكية الخاصة بالبكرات
مقدمة المنتج:
تم تصميم آلة اللحام الدائري المتغيرة التردد المصنوعة من الفولاذ المقاوم للصدأ المموج للحام عالي الجودة لأنابيب الفولاذ المقاوم للصدأ المموجة المرنة ووصلات المياه المصنوعة من الفولاذ المقاوم للصدأ المضفر. تعتمد المعدات تقنية التحكم في تحويل التردد المتقدمة، جنبًا إلى جنب مع التثبيت الميكانيكي الدقيق ونظام الدوران التلقائي، لضمان الاستقرار ومدخلات الحرارة الدقيقة أثناء عملية اللحام، مما يتجنب بشكل فعال العيوب مثل احتراق الأنبوب المموج أو اللحام غير المكتمل. تعمل عملية اللحام الآلية (التحميل والتفريغ اليدوي - التثبيت واللحام الدوراني التلقائي - استرجاع المواد يدويًا) على تحسين كفاءة الإنتاج بشكل كبير مع ضمان اتساق اللحام، ويضمن الهيكل المستقر الذي يزن 1200 كجم الموثوقية على المدى الطويل. يتيح خزان تخزين المياه الخارجي التبريد الفوري للمكونات الملحومة، ويغطي سلسلة العمليات بأكملها من اللحام إلى المعالجة اللاحقة، ويلبي المتطلبات الصارمة لإحكام الإغلاق والمتانة لمختلف وصلات المياه مثل غسالات الأطباق والحنفيات والغسالات.
الميزات:
1. تحسين وضع الإنتاج للتعاون بين الإنسان والآلة: تعتمد المعدات وضع إنتاج تعاونيًا من "التغذية اليدوية، واللحام التلقائي، واستخراج المواد والتبريد يدويًا". يعهد هذا التصميم بعملية اللحام الأساسية شديدة التكرار والدقيقة إلى أتمتة الآلة، مع ترك عملية التحميل والتفريغ التي تحتاج إلى الحكم عليها للإنسان، والاستفادة الكاملة من المزايا الخاصة بالإنسان والآلات. مع ضمان اتساق الجودة، فإنه يحقق عمليات خط التجميع الفعالة والسلسة.
2. عملية اللحام الأساسية للأتمتة الكاملة: بمجرد أن يكمل المشغل التغذية ويبدأ البرنامج، ستنفذ المعدات تلقائيًا سلسلة من الإجراءات الدقيقة: أولاً، قم بتثبيت قطعة العمل بدقة، ثم قم بتشغيل قطعة العمل للدوران بسرعة ثابتة، وتشغيل عجلة اللحام للحام عالي الجودة. لا تتطلب العملية بأكملها تدخلًا يدويًا، مما لا يقلل فقط من كثافة اليد العاملة بشكل كبير، ولكنه يزيل أيضًا تدخل العوامل البشرية في جودة اللحام، مما يضمن استقرار وتيرة الإنتاج والاتساق العالي للمنتجات.
3. اتصال سلس بين التبريد الخارجي وعملية اللحام: يسمح تصميم خزان تخزين المياه الخارجي المستقل بتشغيل عملية تبريد اللحام بالتوازي مع مضيف اللحام. في نفس الوقت الذي يخرج فيه العامل قطعة العمل الملحومة المكتملة، يمكنه وضعها في خزان المياه للتبريد، ويمكن للمعدات أن تبدأ على الفور الدورة التالية من مهام اللحام. يتجنب هذا التصميم وقت الانتظار الذي قد يكون ناتجًا عن نظام التبريد المدمج، ويحسن عملية الإنتاج الإجمالية، ويحسن معدل الاستخدام الشامل للمعدات.
المعلمات الفنية:
|
العنصر/الموديل |
الوحدة
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
الطاقة المقدرة |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
مدخلات الجهد |
V
|
380
|
380
|
380
|
380 |
380
|
|
التردد |
هرتز
|
50
|
50
|
50
|
50
|
50
|
|
الحد الأقصى لتيار الدائرة القصيرة |
KA
|
26
|
30
|
40
|
30
|
40
|
|
شوط العمل |
مم |
100 |
100
|
100 |
100 |
100
|
|
كفاءة اللحام |
م/دقيقة
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
الحد الأقصى للقوة |
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
الحد الأقصى لقدرة اللحام |
مم
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
طاقة المحرك |
واط
|
550
|
750
|
750
|
750
|
400
|
|
استهلاك التبريد |
لتر/دقيقة
|
8
|
8
|
10
|
8
|
10
|
|
الوزن
|
كجم
|
380
|
510
|
630
|
530
|
700
|

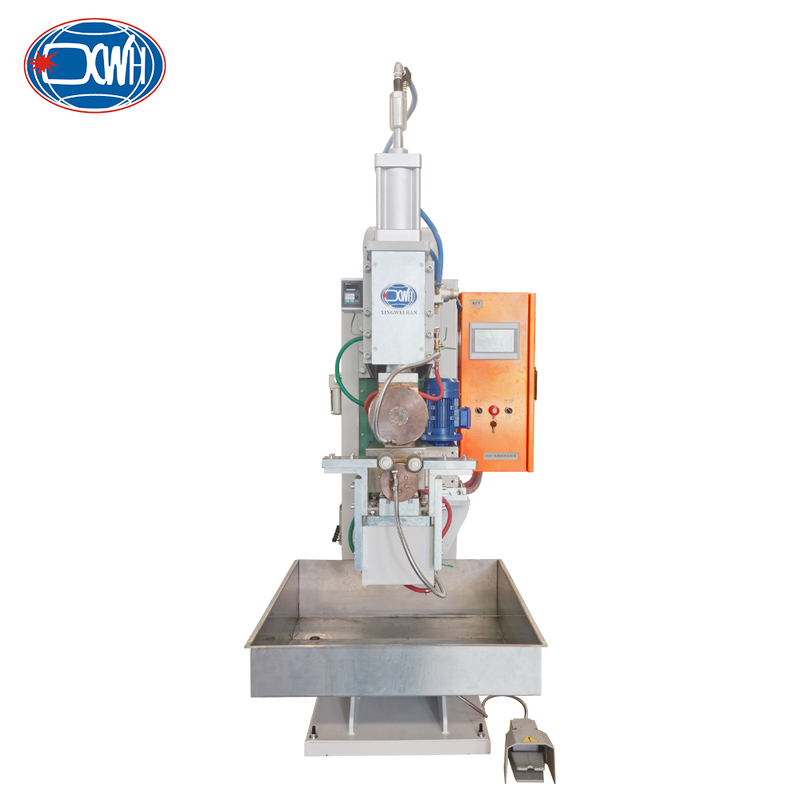

الهياكل العامة:
صور مفصلة:
عملية أتمتة فعالة:تعد الأتمتة المتكاملة في صميم هذا الحل، حيث تدير المهام الدقيقة للتثبيت والدوران واللحام. من خلال قصر التدخل اليدوي على إدارة مناولة المواد المباشرة، يزيل النظام بشكل فعال الاختلافات ويسرع دورة الإنتاج.
تبريد فعال بعد اللحام:يتيح خزان المياه الخارجي المخصص نقل المكونات مباشرة من اللحام إلى التبريد دون تأخير. يؤدي هذا إلى إزالة عنق الزجاجة المحتمل، ويحسن إيقاع الإنتاج، ويساهم في زيادة كبيرة في الكفاءة التشغيلية الإجمالية.
خزانات تخزين الغاز: تعد خزان تخزين الغاز المتكاملة ميزة أساسية لهذه الآلة. إنه يخفف بشكل فعال من الاختلافات في ضغط الغاز، مما يضمن اتساقًا ثابتًا في قوة اللحام المطبقة. يعد هذا التحسين أمرًا بالغ الأهمية للحفاظ على التحكم الدقيق في عملية اللحام بأكملها.
تصميم نظام المياه الموجه نحو الخدمة:لضمان الأداء الوظيفي على المدى الطويل، يتم معالجة جميع الأجزاء الملامسة للماء سطحيًا لمقاومة التآكل. علاوة على ذلك، يتم توجيه تصريف المياه من خلال مخرج مخصص إلى الخزان. يوفر هذا التصميم المتعمد نقطة مراقبة واضحة لتدفق المياه، مما يسمح بمراقبة أي انسداد بسهولة ومعالجته على الفور، وبالتالي تبسيط الصيانة.

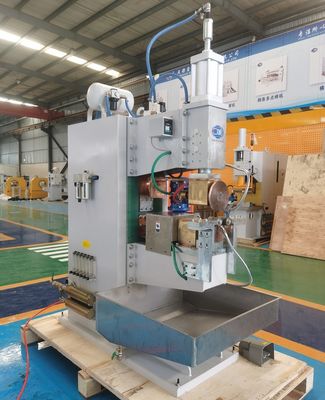

صور المشهد:

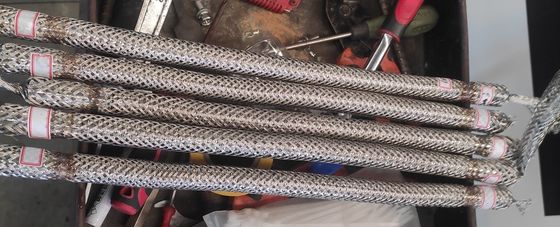

التطبيق:
قبل اللحام:
بعد اللحام:
أنواع متعددة من آلات اللحام:
الأسئلة الشائعة:
| العنصر/الموديل | DN-40 | DN-63 | D(T)N-80 | D(T)N-100 | D(T)N-125 | D(T)N-160 | D(T)N-200 | |
| الطاقة المقدرة عند 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| الطاقة الأولية المقدرة | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| الجهد الثانوي | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| التردد المقدر | هرتز | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| الحد الأقصى لتيار الدائرة القصيرة | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| الحد الأقصى لطاقة اللحام | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| الحلق | مم | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| الحد الأقصى للقوة عند الأقطاب الكهربائية | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| شوط العمل | مم | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| استهلاك مياه التبريد 2.5 بار | لتر/دقيقة | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| أقطاب كهربائية tlp | مم | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| الذراعين | مم | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| لوحة التثبيت الإسقاطية | مم | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
الحد الأقصى لقدرة اللحام فولاذ A3 |
مم | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 |
6+6 |
|
الموديل العنصر
|
الوحدة
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
الطاقة المقدرة |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
مدخلات الجهد
|
V
|
380
|
380
|
380
|
380
|
380
|
|
التردد
|
هرتز
|
50
|
50
|
50
|
50
|
50
|
|
الحد الأقصى لتيار الدائرة القصيرة
|
KA
|
26
|
30
|
40
|
30
|
40
|
|
شوط العمل |
مم |
100 |
100
|
100 |
100 |
100
|
|
كفاءة اللحام
|
م/دقيقة
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
الحد الأقصى للقوة
|
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
الحد الأقصى لقدرة اللحام
|
مم
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
طاقة المحرك |
واط
|
550
|
750
|
750
|
750
|
400
|
|
استهلاك التبريد
|
لتر/دقيقة
|
8
|
8
|
10
|
8
|
10
|
|
الوزن
|
كجم
|
380
|
510
|
630
|
530
|
700
|
