| الاسم التجاري: | Xingweihan |
| رقم الطراز: | FN-80-H، FN-100-H، FN-160-H، FN-100-E، FN-160-E |
| الـ MOQ: | 1 |
| السعر: | USD12000-USD13000 |
| شروط الدفع: | L/C ، D/A ، D/P ، T/T ، Western Union ، Moneygram |
| القدرة على التوريد: | 50 مجموعة/شهر |

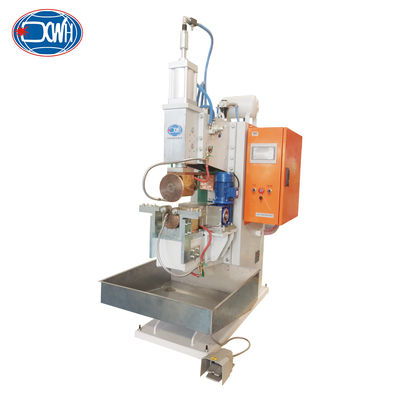

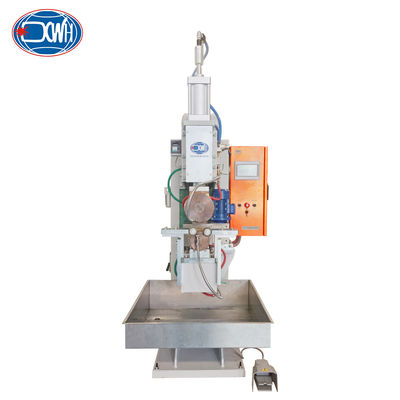

صفيحة شبه تلقائية الجانبية الجانبية لحام التماس للموصل الغسالة
مقدمة المنتج:
آلة اللحام Seam عبارة عن جهاز احترافي مصمم للتحسين العميق لعملية لحام Seam Ring المملوءة بالأنابيب المموجة من الفولاذ المقاوم للصدأ. من خلال التحكم المنسق في إمدادات طاقة التردد المتغيرة والتركيب التلقائي التلقائي ، فإنه يحقق إدارة طاقة دقيقة وذوبان موحد لحام التماس الحلقي. تم تصميم الجهاز من خلال "تعاون الإنسان والآلة" باعتباره جوهره ، ويحتاج المشغل فقط إلى إكمال عملية التحميل والتفريغ. يتم إكمال جميع الإجراءات المبكرة ، وتناوب الأنابيب ، وإجراءات اللحام تلقائيًا بواسطة الجهاز ، مما لا يقلل من عتبة التشغيل فحسب ، بل يضمن أيضًا عائد الأجزاء الملحومة. بعد الانتهاء من اللحام ، يمكن نقل قطعة العمل على الفور إلى خزان مياه خارجي للتبريد السريع ، مما يشكل إيقاع إنتاج متماسك. تستخدم على نطاق واسع في الإنتاج الضخم لموصلات المياه الفولاذية المقاوم للصدأ مثل غسالات الصحون وصناع الثلج في الصناعات مثل الأجهزة المنزلية والحمامات ، وأصبحت جودة اللحام المستقرة وعملية التشغيل الفعالة معدات رئيسية لتحسين موثوقية المنتج وكفاءة الإنتاج.
سمات:
1. ضمان مستقر ومستقر لإمكانية التشغيل المستمر: مع وزن يصل إلى 1200 كيلوجرام وهيكل جسم قوي ، فإن المعدات لها صلابة واستقرار عالية للغاية. وهذا يمكّنها من تحمل الاهتزازات والأحمال المستمرة على المدى الطويل ، مما يضمن دقة ثابتة في اللحام الآلي أثناء الإنتاج الضخم ، وتلبية المتطلبات الصارمة لمتانة المعدات والموثوقية في الإنتاج الصناعي على نطاق واسع.
2. قابلية تطبيق جهاز واحد مع وظائف متعددة: يعتبر تصميم هذا الجهاز بالكامل الاحتياجات المتنوعة للسوق ، وقدرةه القوية على التكيف يمكّنها من التعامل بسهولة مع لحام موصلات أنابيب الفولاذ المقاوم للصدأ المموجة في سيناريوهات مختلفة مثل غسالات الصحون والغسالات ومختلطات الثلج وحمامات حتى الحمامات. بغض النظر عن المتطلبات المحددة لأي جهاز منزلي أو منتج للحمام ، يمكنه توفير حلول لحام مهنية ، وتوفير تكاليف استثمار معدات العملاء.
3. عملية تشغيل "One Click" المبسطة للغاية: يجعل مستوى الأتمتة للمعدات العملية بسيطة للغاية. لا يحتاج المشغلون إلى امتلاك مهارات اللحام المتقدمة ، ويتم تبسيط سير عملهم على النحو التالي: وضع قطعة العمل -> الضغط على زر البدء -> إزالة المنتج النهائي وتبريده. هذه العملية "المضمونة" تقلل بشكل كبير من تكاليف العتبة والتدريب التقنية ، مما يتيح للموظفين الجدد بدء العمل بسرعة وضمان كفاءة الإنتاج.
المعلمات الفنية:
|
عنصر النموذج |
وحدة
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
القوة المقدرة |
كيفا
|
80
|
100
|
160
|
100
|
160
|
|
إدخال الجهد |
الخامس
|
380
|
380
|
380
|
380 |
380
|
|
تكرار |
هرتز
|
50
|
50
|
50
|
50
|
50
|
|
الأعلى. دائرة قصيرة تيار |
كا
|
26
|
30
|
40
|
30
|
40
|
|
السكتة الدماغية العمل |
مم |
100 |
100
|
100 |
100 |
100
|
|
كفاءة اللحام |
م/دقيقة
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
الأعلى. قوة |
ن
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
الأعلى. قدرة اللحام |
مم
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
قوة المحرك |
ث
|
550
|
750
|
750
|
750
|
400
|
|
استهلاك التبريد |
ل/دقيقة
|
8
|
8
|
10
|
8
|
10
|
|
وزن
|
كجم
|
380
|
510
|
630
|
530
|
700
|
الهياكل العامة:

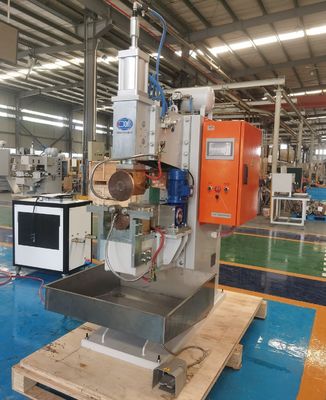

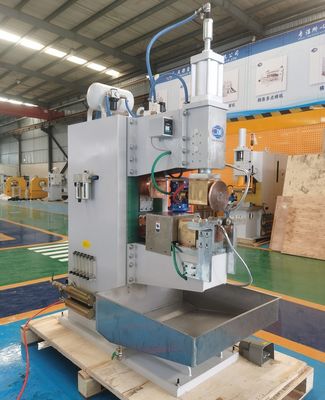

صور مفصلة:
عملية الأتمتة الفعالة:الأتمتة المتكاملة هي في صميم هذا الحل ، حيث تدير المهام الدقيقة للتشبث والدورة واللحام. من خلال الحد من التدخل اليدوي لإدارة معالجة المواد المباشرة ، يزيل النظام بشكل فعال الاختلافات ويسرع دورة الإنتاج.
العملية المحسنة مع التبريد الفوري:يضم النظام خزان مياه خارجي ، يضمن النظام أن المكونات تدخل مرحلة التبريد مباشرة بعد اللحام. هذا التكامل على المسار الحرج لخط الإنتاج لا يثبت فقط جودة المنتج ولكنه يقلل أيضًا من أوقات الدورة ، مما يعزز كفاءة التصنيع الإجمالية.
خزانات تخزين الغاز:مزود بخزان تخزين الغاز الخاص به ، يضمن الماكينة إمدادات ثابتة من الضغط. هذا يضمن أن قوة اللحام لا تزال ثابتة وثابتة طوال العملية ، مما يعزز بشكل كبير موثوقية وأداء المعدات.
تصميم النظام الاستباقي:تم تصميم نظام الممر المائي مع مراعاة الموثوقية. جميع المكونات مقاومة للصدأ كتدبير استباقي ، ويتم التعامل مع الصرف من خلال مسار مخصص ومستقل للخزان. يتضمن هذا التصميم وظيفة تشخيصية متكاملة ؛ يمكن تقييم حالة الممر المائي بناءً على التدفق الخارجي ، مما يسهل مراقبة وإزالة الانسداد.
صور المشهد:
طلب:
قبل اللحام:

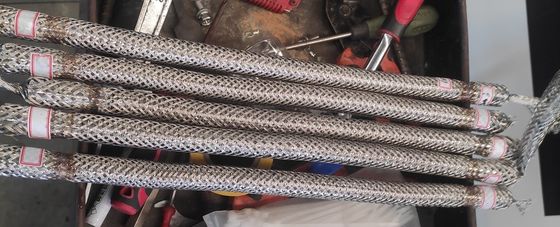

بعد اللحام:
أنواع متعددة من لحام التماس:
التعليمات:
| البند/النموذج | DN-40 | DN-63 | D (T) N-80 | D (T) N-100 | D (T) N-125 | D (T) N-160 | D (T) N-200 | |
| الطاقة المقدرة بنسبة 50 ٪ | كيفا | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| تصنيف القوة الأساسية | الخامس | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| الجهد الثانوي | الخامس | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| التردد المقنن | هرتز | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max.Short Circuit Currect | كا | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| الأعلى. قوة اللحام | كيفا | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| حُلقُوم | مم | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.froce في الأقطاب الكهربائية | ن | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| السكتة الدماغية العمل | مم | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| تعويض مياه التبريد 2.5BAR | ل/دقيقة | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| أقطاب TLP | مم | φ13*45 | φ13*45 | φ16*45 | φ16*45 | φ16*45 | φ20*45 | φ20*45 |
| السلاح | مم | φ50*150 | φ50*150 | φ80*220 | φ80*220 | φ80*220 | φ80*220 | φ80*220 |
| لوحة التثبيت الإسقاط | مم | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
Max.Welding Capaciry A3 Steel |
مم | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 |
6+6 |
|
نموذج غرض
|
وحدة
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
القوة المقدرة |
كيفا
|
80
|
100
|
160
|
100
|
160
|
|
إدخال الجهد
|
الخامس
|
380
|
380
|
380
|
380 |
380
|
|
تكرار
|
هرتز
|
50
|
50
|
50
|
50
|
50
|
|
الأعلى. دائرة قصيرة تيار
|
كا
|
26
|
30
|
40
|
30
|
40
|
|
السكتة الدماغية العمل |
مم |
100 |
100
|
100 |
100 |
100
|
|
كفاءة اللحام
|
م/دقيقة
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
الأعلى. قوة
|
ن
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
الأعلى. قدرة اللحام
|
مم
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
قوة المحرك |
ث
|
550
|
750
|
750
|
750
|
400
|
|
استهلاك التبريد
|
ل/دقيقة
|
8
|
8
|
10
|
8
|
10
|
|
وزن
|
كجم
|
380
|
510
|
630
|
530
|
700
|
